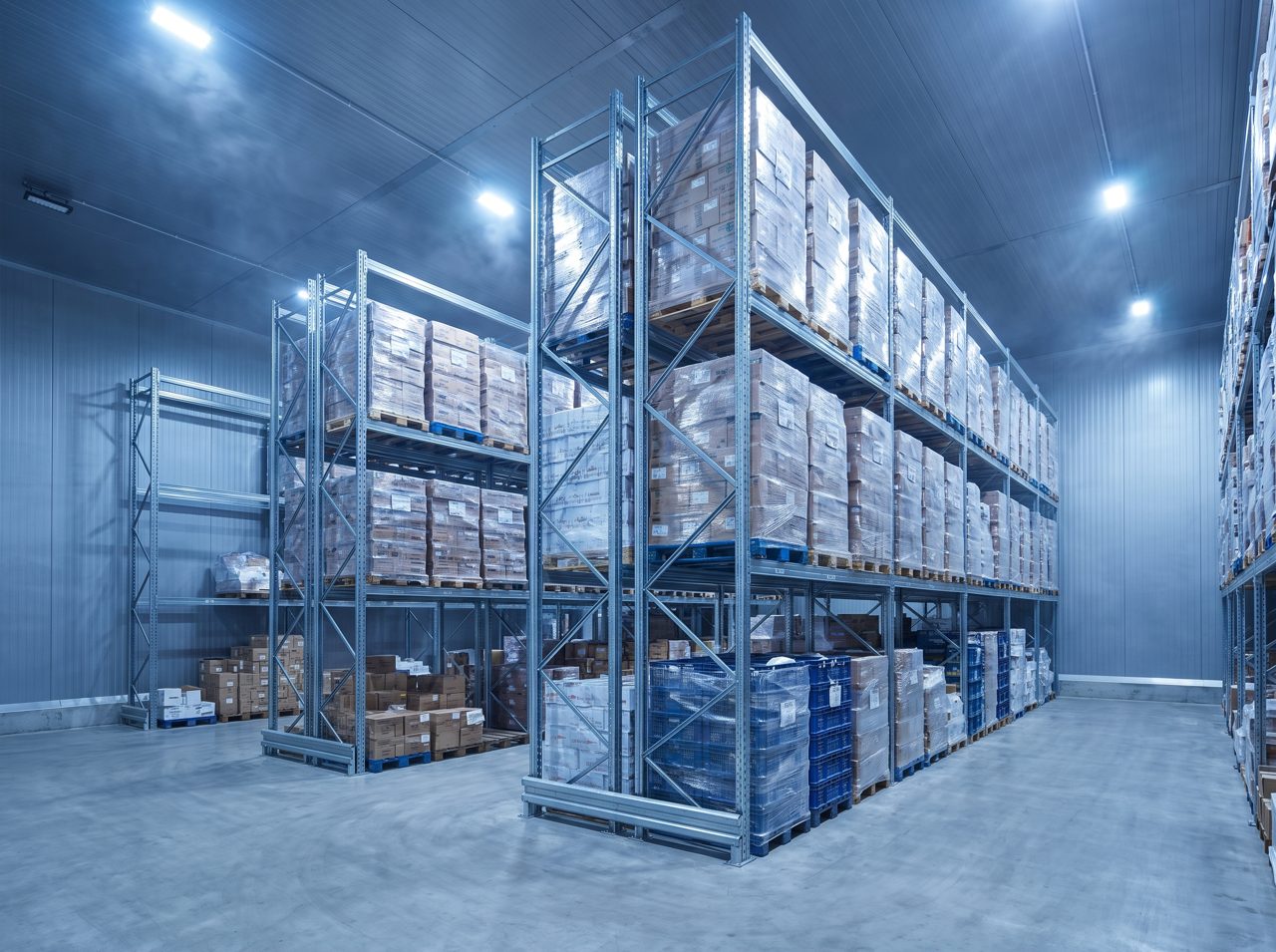

Một hệ giá kệ đặt trong kho khô ở nhiệt độ phòng chỉ phải đối mặt với tải trọng và va chạm xe nâng. Nhưng cũng chính hệ kệ đó, khi đưa vào phòng đông ở âm 20 độ C, sẽ phải sống chung với hơi ẩm ngưng tụ, chu kỳ đóng băng và tan băng, hóa chất vệ sinh, quy trình xuất nhập gấp gáp và một thực tế khắc nghiệt: mỗi mét khối không gian đều tốn tiền điện để làm lạnh. Đó là lý do thiết kế kệ cho kho lạnh và kho thực phẩm là một bài toán riêng, không thể sao chép nguyên bản từ kho thường.
Qua các dự án kho 3PL, kho lạnh và kho phân phối trên toàn quốc, Long Quyền nhận thấy ba nhóm yêu cầu luôn lặp lại. Thứ nhất là yêu cầu về vật liệu và lớp phủ: bề mặt kệ phải chịu được ẩm ngưng và chu kỳ nhiệt kéo dài nhiều năm mà không rỉ sét, vì rỉ sét trong kho thực phẩm không chỉ là vấn đề kết cấu mà còn là vấn đề an toàn vệ sinh. Thứ hai là yêu cầu về vận hành: hàng thực phẩm gần như luôn có hạn sử dụng, nên nguyên tắc nhập trước xuất trước phải được hệ kệ hỗ trợ chứ không cản trở. Thứ ba là yêu cầu về kinh tế năng lượng: bố trí kệ quyết định thể tích phải làm lạnh, quyết định luồng gió lạnh có tới được từng pallet hay không, và do đó quyết định chi phí vận hành hàng tháng của cả kho.
Ba nhóm yêu cầu này thường xung đột nhau. Muốn tiết kiệm điện thì nên nén hàng thật dày, nhưng nén dày lại khó truy xuất và khó bảo đảm luân chuyển hàng. Muốn dễ truy xuất thì cần lối đi rộng, nhưng lối đi rộng làm tăng thể tích lạnh. Giải pháp tốt không phải là tối ưu một chiều, mà là tìm điểm cân bằng phù hợp với đặc thù hàng hóa của từng chủ kho.

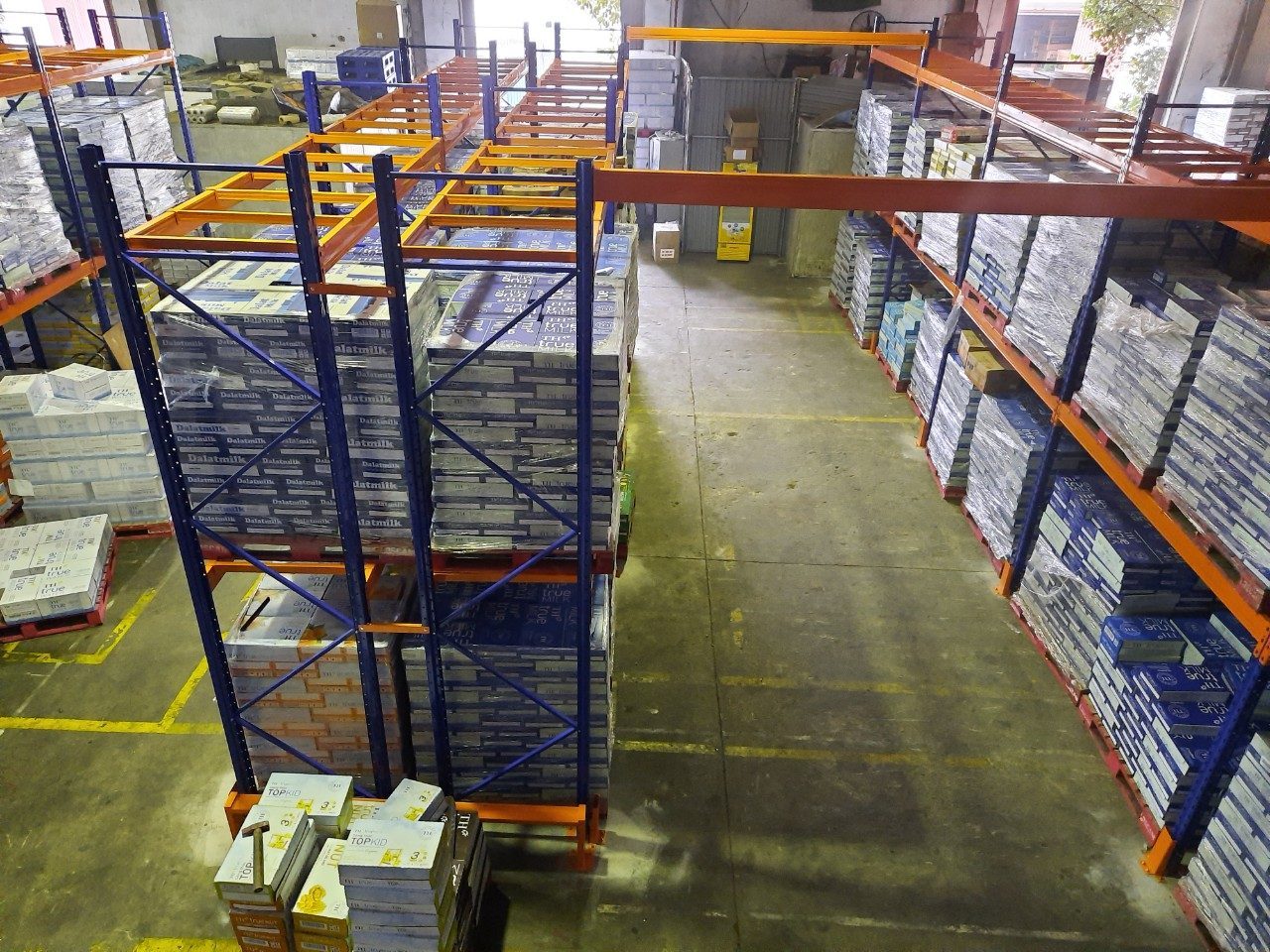

Kệ Selective, còn gọi là kệ chọn lọc hay kệ pallet truyền thống, là hệ kệ trong đó mỗi vị trí pallet đều tiếp cận trực tiếp được từ lối đi. Đặc điểm tưởng như đơn giản này lại mang tới bốn lợi thế rất khó thay thế trong môi trường lạnh và môi trường thực phẩm.
Đổi lại, Selective có mật độ lưu trữ thấp hơn các hệ kệ nén. Vì vậy trong thực tế, nhiều kho lạnh chọn phương án lai: dùng Selective cho khu vực hàng luân chuyển nhanh và nhiều SKU, kết hợp một khu kệ mật độ cao cho những mã hàng khối lượng lớn, ít chủng loại.
Ăn mòn trong kho lạnh không đến từ nước đọng thường trực mà đến từ chu kỳ ngưng tụ. Mỗi lần cửa mở, không khí ẩm bên ngoài tràn vào, gặp bề mặt thép lạnh và ngưng thành màng nước mỏng hoặc lớp sương băng. Khi kho xả tuyết hoặc khi hàng được đưa ra khu đệm, lớp băng đó tan, để lại độ ẩm bám trên bề mặt. Lặp lại hàng nghìn lần trong nhiều năm, những vết xước nhỏ do va chạm xe nâng sẽ trở thành điểm khởi phát rỉ sét.
Bốn nhóm giải pháp bề mặt thường được cân nhắc, mỗi nhóm phù hợp với một mức khắc nghiệt và một mức ngân sách khác nhau. Các con số dưới đây là dải tham khảo phổ biến trong ngành, giá trị cụ thể tùy thiết kế và tùy điều kiện vận hành thực tế của từng kho.
| Giải pháp bề mặt | Chiều dày lớp phủ tham khảo | Mức phù hợp | Ưu điểm | Hạn chế |
|---|---|---|---|---|
| Sơn tĩnh điện bột | Khoảng 60 đến 100 micron, tùy thiết kế | Kho mát, kho thực phẩm khô, khu vực ít ngưng tụ | Chi phí hợp lý, màu sắc đa dạng, bề mặt nhẵn dễ lau chùi | Bị xước là lộ thép nền, cần dặm vá và kiểm tra định kỳ |
| Mạ kẽm điện phân rồi sơn phủ | Lớp kẽm mỏng, thường dưới 20 micron, tùy thiết kế | Kho mát, kho đông có kiểm soát ẩm tốt | Tăng khả năng bảo vệ so với sơn đơn thuần, bề mặt đều | Lớp kẽm mỏng nên tuổi thọ chống ăn mòn hạn chế hơn nhúng nóng |
| Mạ kẽm nhúng nóng | Khoảng 45 đến 85 micron hoặc cao hơn, tùy thiết kế và tiêu chuẩn áp dụng | Kho đông, kho cấp đông sâu, khu vực ngưng tụ mạnh | Bảo vệ ca-tốt, tự bảo vệ cả tại vết xước, tuổi thọ dài | Chi phí cao hơn, bề mặt sần hơn, cần xử lý chi tiết mối hàn |
| Thép không gỉ | Không cần lớp phủ bổ sung | Khu vực tiếp xúc trực tiếp thực phẩm trần, khu rửa, khu sơ chế ẩm ướt | Chống ăn mòn tốt nhất, dễ vệ sinh, chịu hóa chất tẩy rửa | Chi phí đầu tư cao nhất, thường chỉ dùng cho hạng mục chọn lọc |

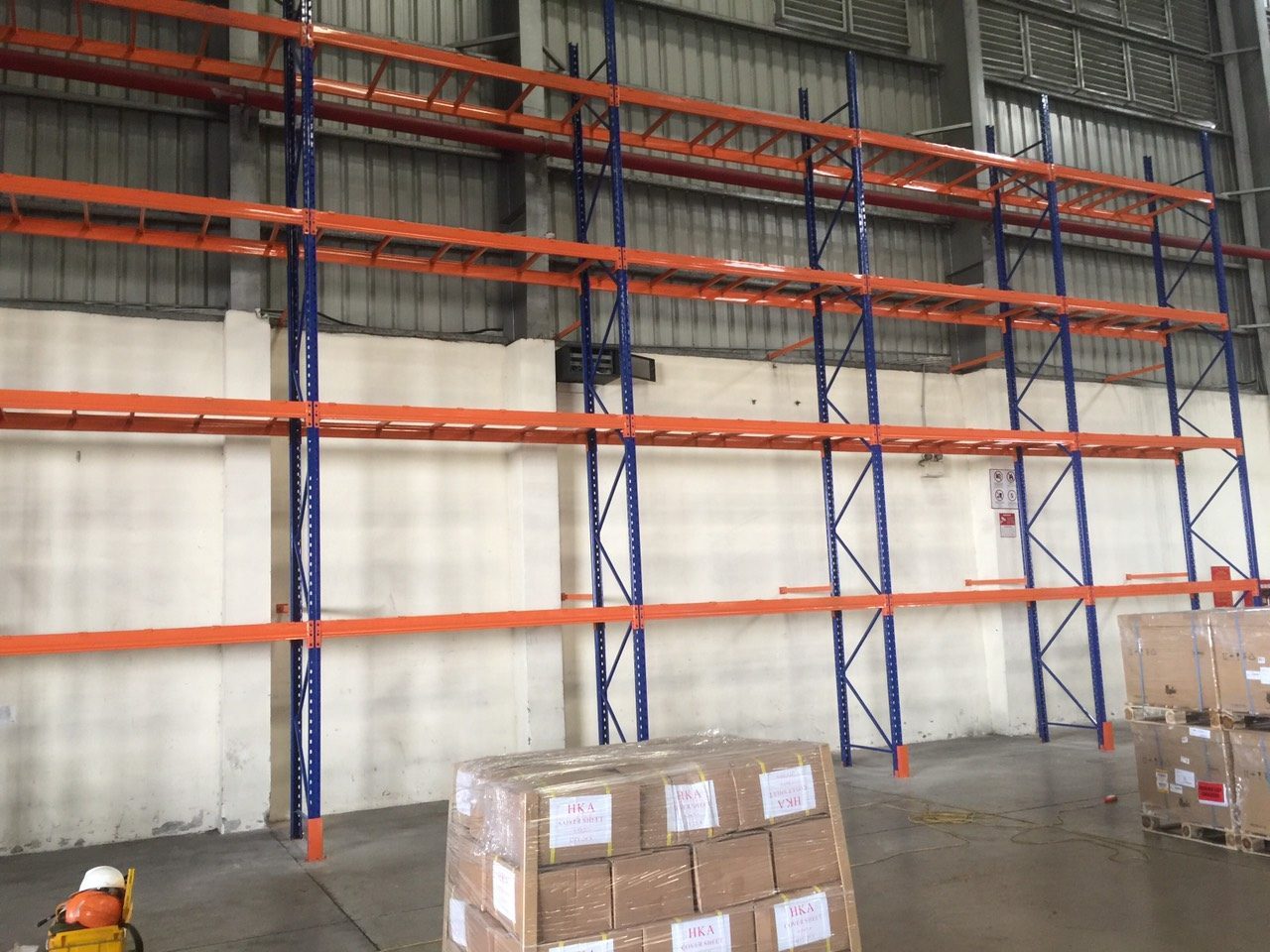

Trong đa số dự án kho đông, Long Quyền khuyến nghị hướng tiếp cận phân vùng: dùng mạ kẽm nhúng nóng cho khung đứng và chân cột, tức những chi tiết chịu ẩm và va chạm nhiều nhất, kết hợp thanh beam mạ kẽm hoặc sơn tĩnh điện tùy mức độ khắc nghiệt. Cách làm này giữ được tuổi thọ ở đúng chỗ cần thiết mà không đội chi phí toàn hệ thống.
Thép các-bon không mất khả năng chịu lực khi nhiệt độ giảm. Ngược lại, giới hạn chảy và độ bền kéo có xu hướng nhích lên đôi chút. Vấn đề nằm ở chỗ khác: độ dai va đập giảm khi nhiệt độ hạ thấp. Thép trở nên giòn hơn, nghĩa là một cú va chạm xe nâng vốn chỉ gây móp ở nhiệt độ phòng có thể gây nứt cục bộ tại mối hàn hoặc lỗ đột trong phòng âm sâu. Vì vậy với kho cấp đông sâu, việc lựa chọn mác thép, kiểm soát chất lượng mối hàn và bố trí bảo vệ chân cột trở nên quan trọng hơn hẳn so với kho thường.
Yếu tố thứ hai là giãn nở nhiệt. Thép co ngót khi hạ nhiệt, với hệ số giãn nở nhiệt vào khoảng mười hai phần triệu trên mỗi độ C. Một dãy kệ dài vài chục mét, khi kho hạ từ nhiệt độ lắp đặt xuống âm hai mươi lăm độ C, sẽ co lại một khoảng đáng kể theo phương dọc. Nếu hệ kệ bị neo cứng hoàn toàn ở cả hai đầu mà không có khe giãn nở, ứng suất phụ sẽ dồn vào bu lông neo và nền. Thiết kế tốt cần bố trí khe giãn nở hợp lý và tính đến điều này ngay từ bước bố trí mặt bằng.
Yếu tố thứ ba là sốc nhiệt khi mở cửa. Khu vực gần cửa và gần màn chắn khí là nơi chênh nhiệt lớn nhất, nơi ngưng tụ mạnh nhất và cũng là nơi kệ xuống cấp nhanh nhất. Kinh nghiệm thực tế là nâng cấp lớp phủ cho các dãy kệ trong vùng ảnh hưởng của cửa, thay vì nâng cấp đồng loạt toàn kho.
Không có một cấu hình kệ chung cho mọi kho lạnh. Cách làm đúng là xuất phát từ dải nhiệt độ vận hành, vì nó chi phối cả lớp phủ, cả chi tiết cấu tạo lẫn quy trình bảo trì về sau.
| Loại kho | Dải nhiệt độ | Hàng hóa điển hình | Khuyến nghị lớp phủ | Lưu ý thiết kế |
|---|---|---|---|---|
| Kho mát | Khoảng 0 đến 5 độ C | Rau củ, trái cây, sữa, thịt mát, hàng chế biến sẵn | Sơn tĩnh điện hoặc mạ kẽm điện phân, tùy thiết kế | Ngưng tụ nhiều do độ ẩm cao, cần chú ý thoát nước và chống đọng trên mặt beam |
| Kho đông | Khoảng âm 18 đến âm 25 độ C | Thủy sản đông lạnh, thịt đông, thực phẩm chế biến đông lạnh | Mạ kẽm nhúng nóng cho khung đứng, beam mạ kẽm hoặc sơn, tùy thiết kế | Xét độ dai va đập, khe giãn nở, bảo vệ chân cột, hạn chế bề mặt phẳng đọng băng |
| Kho cấp đông sâu | Thấp hơn âm 30 độ C, có thể tới âm 40 hoặc thấp hơn | Thủy sản xuất khẩu, nguyên liệu đặc thù, kho trữ dài hạn | Mạ kẽm nhúng nóng, chi tiết chọn lọc dùng thép không gỉ | Kiểm soát chặt chất lượng mối hàn, ưu tiên liên kết bu lông, hệ số an toàn cao hơn |
Một điểm hay bị bỏ qua là chênh lệch giữa nhiệt độ lúc lắp đặt và nhiệt độ vận hành. Kệ thường được lắp khi kho chưa chạy lạnh, tức khoảng ba mươi độ C, rồi sau đó hạ xuống âm hai mươi lăm độ C. Biên độ hơn năm mươi độ này phải được tính vào dung sai lắp đặt và vào cách siết bu lông neo.
Trong kho thực phẩm, hệ kệ là một phần của môi trường sản xuất chứ không đơn thuần là thiết bị chứa hàng. Khi khách hàng vận hành theo yêu cầu HACCP hoặc GMP nội bộ, các chi tiết cấu tạo của kệ sẽ nằm trong phạm vi đánh giá. Những nguyên tắc thiết kế sau đây giúp hệ kệ không trở thành điểm trừ.
Chi phí điện của kho lạnh gắn chặt với thể tích phải duy trì nhiệt độ. Mỗi mét khối trống là tiền, vì vậy bố trí kệ trong kho lạnh phải được tính toán kỹ hơn nhiều so với kho thường.
Selective không phải lựa chọn duy nhất. Với kho lạnh, nơi mỗi mét khối đều đắt đỏ, các hệ mật độ cao thường được đưa lên bàn cân. Bảng dưới đây tóm tắt sự khác biệt để chủ kho định hướng nhanh.
| Tiêu chí | Kệ Selective | Drive-in | Mobile racking | Radio shuttle |
|---|---|---|---|---|
| Mức truy xuất | Toàn bộ vị trí pallet | Thấp, chỉ pallet ngoài cùng đường hầm | Toàn bộ, sau khi tách dãy để mở lối đi | Theo kênh chứa, truy xuất mức kênh |
| Mật độ lưu trữ | Cơ bản | Cao | Rất cao, gần như bỏ hết lối đi cố định | Cao |
| Phù hợp FIFO | Rất tốt | Kém, bản chất là nhập sau xuất trước | Tốt | Tốt nếu thiết kế kênh xuyên suốt hai đầu |
| Số lượng SKU phù hợp | Nhiều SKU, sản lượng mỗi mã vừa và nhỏ | Ít SKU, sản lượng lớn | Trung bình đến nhiều | Ít đến trung bình, sản lượng lớn |
| Đầu tư ban đầu | Thấp nhất trong nhóm | Trung bình | Cao, có phần cơ điện và ray | Cao, cần xe con và pin chuyên dụng |
| Vận hành trong môi trường âm | Đơn giản, ít bộ phận chuyển động | Đơn giản nhưng dễ va chạm trong đường hầm | Cần bảo trì cơ điện, ray phải sạch băng | Pin và điện tử cần chọn loại chịu nhiệt độ âm |
| Rủi ro hỏng hóc dừng kho | Thấp | Thấp | Trung bình đến cao | Trung bình |
Kết luận thực tế: nếu kho có nhiều mã hàng, vòng quay nhanh và yêu cầu truy vết chặt chẽ thì Selective vẫn là nền tảng hợp lý nhất. Nếu kho chỉ chứa vài mã hàng khối lượng rất lớn, các hệ mật độ cao sẽ tiết kiệm được diện tích lạnh đáng kể. Nhiều kho phân phối thực phẩm mà Long Quyền từng khảo sát cuối cùng chọn phương án kết hợp, chia kho thành hai khu với hai logic vận hành khác nhau.
Lắp kệ trong một kho lạnh đã chạy khác hoàn toàn với lắp trong nhà xưởng trống. Có ba nhóm ràng buộc cần xử lý trước khi đưa quân vào công trường.
Về nền kho. Nền kho đông thường có cấu tạo nhiều lớp, gồm bê tông, lớp cách nhiệt và trong nhiều trường hợp có hệ thống chống đóng băng nền phía dưới. Khoan neo bừa bãi có thể xuyên thủng lớp cách nhiệt hoặc làm hỏng đường ống sưởi nền, gây hậu quả rất tốn kém. Trước khi khoan, cần có bản vẽ cấu tạo nền, xác định vị trí đường ống và thống nhất phương án neo với đơn vị thi công kho lạnh. Trong một số trường hợp, giải pháp là dùng bản đế mở rộng hoặc hệ dầm phân bố tải thay vì khoan sâu.
Về pa-nel cách nhiệt. Pa-nel là lớp vỏ giữ nhiệt của kho, không phải kết cấu chịu lực. Kệ phải đứng độc lập, có khe hở với tường, và tuyệt đối không được dùng pa-nel làm điểm tựa. Trong quá trình vận chuyển vật tư, mọi va chạm làm rách tôn bề mặt pa-nel đều tạo đường ẩm xâm nhập vào lõi cách nhiệt và làm giảm hiệu suất kho vĩnh viễn.
Về con người và thiết bị. Nếu kho vẫn duy trì nhiệt độ âm trong lúc thi công, cần bố trí ca làm ngắn, trang bị bảo hộ chống lạnh, và lưu ý rằng dụng cụ điện cầm tay hoạt động kém hơn ở nhiệt độ thấp. Phương án tối ưu thường là nâng nhiệt tạm thời cho khu vực thi công, sau đó hạ nhiệt trở lại theo đúng tốc độ mà nhà thầu kho lạnh khuyến cáo, tránh sốc nhiệt cho pa-nel và cho hệ kệ vừa lắp.
Hệ kệ kho lạnh xuống cấp âm thầm hơn kho thường, vì lớp băng và sương có thể che khuất vết rỉ hoặc vết móp. Một chương trình kiểm tra có kỷ luật là cách rẻ nhất để tránh sự cố.
Long Quyền luôn bàn giao kèm hướng dẫn tải trọng và khuyến nghị bảo trì cho từng cấu hình cụ thể, vì cùng một khung kệ nhưng chỉ cần thay đổi bước tầng là khả năng chịu tải đã khác.
Về mặt kết cấu, thép vẫn giữ nguyên khả năng chịu lực ở dải nhiệt độ kho đông thông dụng. Vấn đề cần lưu ý là độ dai va đập giảm và nguy cơ giòn ở nhiệt độ rất thấp. Với kho từ âm 18 đến âm 25 độ C, cấu hình tiêu chuẩn đã được nâng cấp lớp phủ là đủ. Với kho dưới âm 30 độ C, cần xem xét kỹ hơn về vật liệu và chất lượng mối hàn, tùy thiết kế cụ thể.
Nguyên tắc chung là dựa vào mức độ ngưng tụ. Kho mát và kho thực phẩm khô có thể dùng sơn tĩnh điện chất lượng tốt. Kho đông và kho cấp đông sâu nên ưu tiên mạ kẽm, đặc biệt là mạ kẽm nhúng nóng cho khung đứng, vì lớp kẽm vẫn bảo vệ được cả tại những vết xước do va chạm.
Rất nên có. Trong môi trường lạnh, thép giòn hơn và tầm nhìn của người vận hành kém hơn do sương mù cục bộ. Thanh bảo vệ chân cột và bảo vệ đầu dãy giúp giảm đáng kể chi phí thay thế chi tiết hư hỏng về sau.
Trong một số trường hợp có thể, bằng cách dùng bản đế mở rộng hoặc hệ dầm phân bố tải, nhưng đây là giải pháp cần tính toán riêng và phải được thống nhất với đơn vị thiết kế kho lạnh. Không nên tự ý bỏ neo, vì neo còn có vai trò chống lật khi xe nâng va chạm.
Cần đánh giá từng trường hợp. Nếu lớp phủ chỉ là sơn tĩnh điện thông thường và đã có nhiều vết xước, tuổi thọ trong môi trường ngưng tụ sẽ ngắn. Ngoài ra còn phải kiểm tra biến dạng tích lũy và tính tương thích của bước tầng với pallet mới. Việc tái sử dụng thường chỉ hợp lý với kho mát.
Nên có ba lớp kiểm tra: báo cáo sự cố ngay khi xảy ra va chạm, kiểm tra trực quan hằng tháng, và đánh giá toàn diện tối thiểu mỗi năm một lần. Với kho vận hành ba ca hoặc mật độ xe nâng cao, tần suất đánh giá toàn diện nên dày hơn.
Long Quyền sản xuất tại nhà máy trong Khu công nghiệp Xuân Phương, Hà Nội, với văn phòng tại 79 Đào Tấn, Ba Đình, Hà Nội. Phạm vi hỗ trợ gồm khảo sát mặt bằng, tính toán bố trí theo dải nhiệt độ và loại xe nâng, đề xuất lớp phủ phù hợp, sản xuất, lắp đặt và hướng dẫn bảo trì. Kinh nghiệm triển khai tại các kho 3PL, kho lạnh và kho phân phối trên toàn quốc cho phép đội kỹ thuật đưa ra phương án cân bằng giữa mật độ lưu trữ, chi phí lạnh và yêu cầu vệ sinh thực phẩm của từng khách hàng.
