Giá đỡ sàn lửng tùy chỉnh là hệ thống lưu trữ trong đó chính khung kệ đóng vai trò cột chịu lực để đỡ tấm sàn của tầng phía trên. Thay vì dựng một sàn thép độc lập rồi mới kê kệ lên trên, giải pháp này gộp hai chức năng vào cùng một kết cấu: tầng trệt vừa là nơi chứa hàng, vừa là chân đỡ cho tầng lửng. Trên thị trường, sản phẩm còn được gọi bằng nhiều tên khác như hệ thống tầng lửng nhiều tầng, hệ thống lưu trữ giá kệ xếp chồng, hoặc ngắn gọn hơn là kệ nhiều tầng, kệ xếp chồng.
Khác biệt lớn nhất so với sàn mezzanine khổ lớn nằm ở quy mô và triết lý thiết kế. Sàn mezzanine khổ lớn là một công trình phụ trợ trong nhà xưởng: cột thép độc lập, dầm chính dầm phụ, diện tích sàn có thể lên tới hàng trăm mét vuông, bên trên đặt được xe nâng tay, bàn thao tác, thậm chí cả dây chuyền. Trong khi đó, giá đỡ sàn lửng là một hệ kệ được nâng cấp: nó bám theo module của khung kệ, chỉ chiếm đúng diện tích của dãy kệ, và mục tiêu chính là tăng số mặt bằng chứa hàng nhẹ trên cùng một diện tích nền.
Sự khác biệt thứ hai là cách hàng hóa di chuyển. Với mezzanine khổ lớn, người ta đưa cả pallet lên sàn bằng xe nâng hoặc thang nâng hàng. Với hệ tầng lửng dạng kệ, hàng thường là thùng carton, khay nhựa, linh kiện rời, được nhân viên thao tác trực tiếp hoặc chuyển qua máng trượt, băng tải. Vì vậy tải trọng tính theo lớp kệ chứ không tính theo mét vuông sàn công trình, và toàn bộ hệ được tối ưu cho thao tác tay người thay vì cho thiết bị nâng hạ nặng.
Khác biệt thứ ba, cũng là lợi thế thực tế nhất, là tính tháo lắp. Hệ tầng lửng dạng kệ của Long Quyền dùng kết cấu tháo rời (knock-down), bắt bu lông và ngàm chốt, không hàn cố định tại công trình. Doanh nghiệp thuê kho hoàn toàn có thể tháo ra, vận chuyển và dựng lại ở địa điểm mới mà không phải phá dỡ.
Một hệ kệ nhiều tầng hoàn chỉnh gồm bốn nhóm cấu kiện chính, tất cả đều được chế tạo từ thép cán nguội định hình và sơn tĩnh điện theo màu sắc tùy chọn.

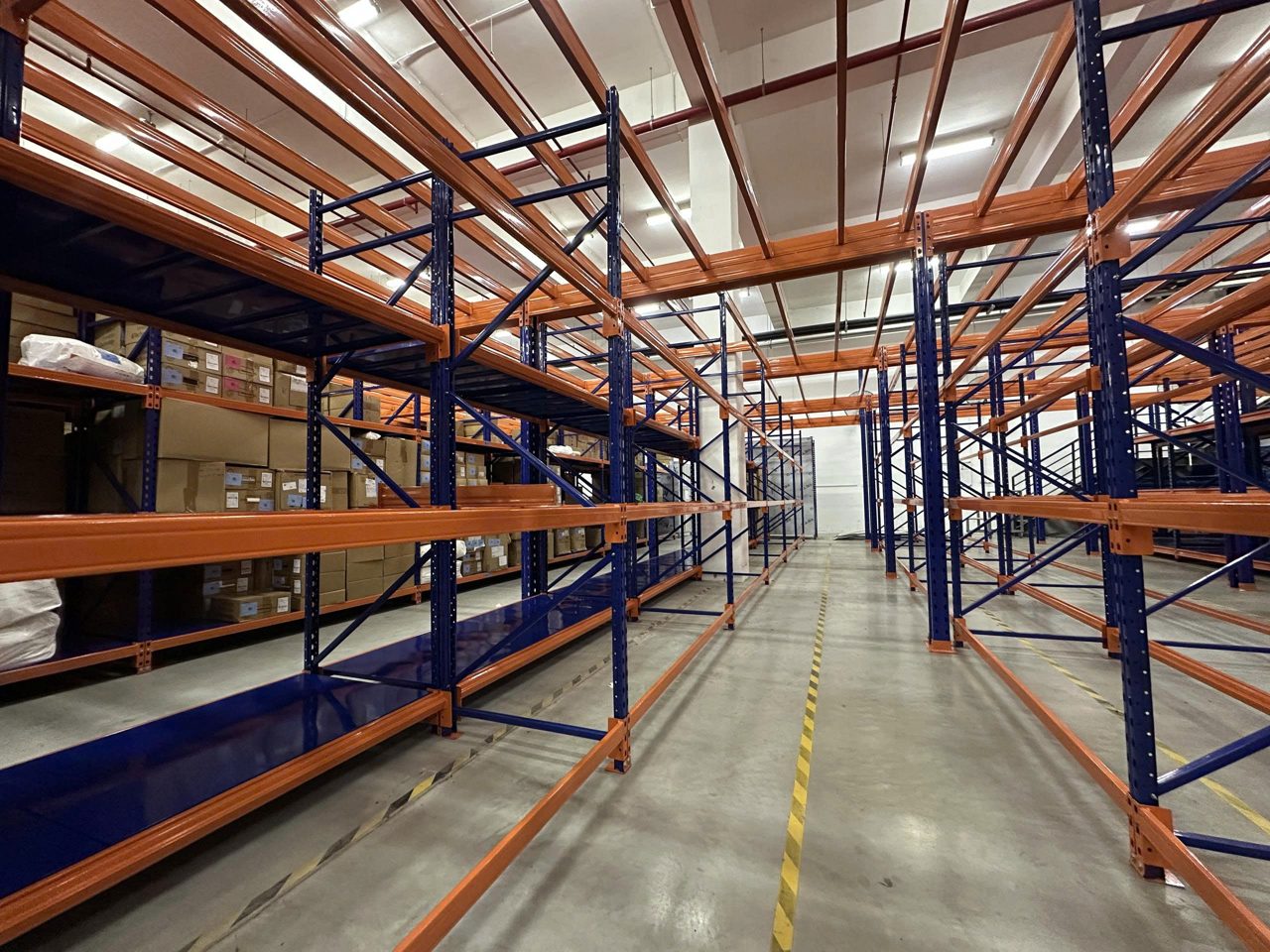

Khung đứng là xương sống của hệ. Đây là cột thép được đột lỗ theo bước cố định, cho phép điều chỉnh cao độ từng lớp kệ mà không cần khoan lại. Khung đứng của tầng dưới phải tính toán cho tổng tải của tất cả các tầng phía trên cộng với tải người thao tác trên sàn lửng, nên tiết diện thép và độ dày thường lớn hơn khung của kệ trung tải thông thường. Chân đế được mở rộng và bắt nở xuống nền bê tông để chống lật.
Thanh beam (thanh ngang) liên kết hai khung đứng, tạo thành nhịp đỡ tấm sàn hoặc tấm kệ. Beam gắn vào lỗ đột bằng ngàm chốt, có chốt an toàn chống bật khi va chạm. Hệ giằng chéo ở mặt sau và mặt bên giúp triệt tiêu chuyển vị ngang, đây là chi tiết bắt buộc với hệ nhiều tầng vì chiều cao lớn làm tăng độ mảnh của kết cấu.
Mặt sàn tầng lửng thường dùng tấm thép dập gân chống trượt, tấm thép đục lỗ để thoát khí và ánh sáng, hoặc ván công nghiệp phủ thép tùy yêu cầu tải và yêu cầu phòng cháy. Mặt kệ chứa hàng trong từng ô có thể là tấm thép, lưới thép hoặc thanh đỡ để đặt khay nhựa. Bố trí này cho phép cùng một hệ vừa có ô chứa hàng, vừa có lối đi thao tác.
Hệ có thể lắp kèm cầu thang lên tầng lửng, lan can tay vịn chạy dọc mép sàn, máng trượt để đưa hàng từ tầng trên xuống, băng tải nối giữa các khu vực và vách phân vùng để tách khu hàng hoặc chống rơi vật tư sang lối đi. Các phụ kiện này được tính toán ngay từ khâu thiết kế để ăn khớp với bước cột, tránh phải cắt gọt tại công trình.
| Hạng mục | Thông số |
|---|---|
| Tên gọi khác | Hệ thống tầng lửng nhiều tầng; hệ thống lưu trữ giá kệ xếp chồng |
| Vật liệu | Thép cán nguội |
| Màu sắc | Tùy chọn theo yêu cầu |
| Kích thước | Tùy chỉnh theo mặt bằng và hàng hóa |
| Dịch vụ | Nhận OEM/ODM |
| Kết cấu | Tháo rời (knock-down), lắp ráp dễ, thuận tiện vận chuyển |
| Số tầng | 2–3 tầng (tầng trệt cộng 1 hoặc 2 tầng lửng) |
| Tải trọng mỗi tầng kệ | 100–500 kg/lớp |
| Phương thức xuất nhập hàng | Thủ công hoặc thiết bị tự động |
| Ngành hàng phổ biến | Điện tử, phụ kiện ô tô, hàng nhẹ và hàng rời |
| Phụ kiện lắp kèm | Cầu thang, lan can tay vịn, máng trượt, băng tải, vách phân vùng |
Dải tải trọng 100–500 kg cho mỗi lớp kệ là khoảng làm việc hợp lý cho hàng nhẹ và hàng rời. Khi khảo sát, Long Quyền luôn quy đổi từ khối lượng thực tế của thùng hàng và số thùng đặt trên một lớp để chọn tiết diện beam, chứ không lấy con số tải trọng lớn nhất làm mặc định, vì thừa tải đồng nghĩa với thừa thép và thừa chi phí.
Kho hàng nhẹ hiếm khi đồng nhất. Một doanh nghiệp điện tử có thể có vài nghìn mã hàng, trong đó phần lớn là hộp nhỏ quay vòng nhanh, xen kẽ vài trăm mã cồng kềnh quay vòng chậm. Nếu dùng một kích thước ô kệ duy nhất cho tất cả, kho sẽ lãng phí khoảng trống theo chiều cao ở nhóm hàng nhỏ và không nhét vừa nhóm hàng lớn. Đây là lý do giá đỡ sàn lửng gần như luôn phải đặt theo kích thước riêng: chiều sâu ô, bước beam, cao độ từng lớp đều bám theo phổ SKU thật.
Yếu tố thứ hai là tầm với tay người. Vì hàng được lấy thủ công, mỗi tầng phải nằm trong vùng thao tác thoải mái, thường tính từ ngang gối tới ngang vai của nhân viên. Nếu đặt lớp kệ quá cao, người lấy hàng phải với hoặc phải dùng thang, làm chậm nhịp và tăng rủi ro. Nếu đặt quá thấp, nhân viên phải cúi gập liên tục. Chia không gian thành 2–3 tầng, mỗi tầng có chiều cao thông thủy vừa đủ cho người đứng thẳng và các lớp kệ nằm trong tầm với, là cách khai thác chiều cao nhà xưởng mà vẫn giữ năng suất soạn hàng.
Yếu tố thứ ba là dòng chảy công việc. Vị trí cầu thang, hướng mở của máng trượt, điểm kết nối băng tải và chỗ đặt bàn đóng gói quyết định quãng đường đi bộ mỗi ngày của nhân viên. Một thiết kế tùy chỉnh tốt sẽ đặt nhóm hàng quay vòng nhanh ở tầng trệt gần khu xuất, dồn hàng quay vòng chậm lên tầng lửng, nhờ đó rút ngắn đáng kể tổng quãng đường di chuyển mà không cần đầu tư thêm thiết bị.
Hàng điện tử có đặc thù nhẹ, giá trị cao, nhiều mã, đóng trong hộp hoặc khay nhựa tiêu chuẩn. Hệ thống tầng lửng phù hợp vì cho phép tạo rất nhiều vị trí lấy hàng trong một diện tích nhỏ, đồng thời dễ bố trí vách phân vùng để tách khu linh kiện nhạy cảm. Mặt sàn đục lỗ giúp ánh sáng xuống tầng dưới, hạn chế điểm tối khi đọc mã vạch.
Kho phụ tùng có phổ kích thước rất rộng, từ bulông, gioăng, cảm biến cho tới ống, tấm ốp. Giải pháp thường dùng là chia tầng theo nhóm: tầng trệt để nhóm hàng nặng và cồng kềnh, tầng lửng dành cho hàng nhỏ chia ngăn bằng khay. Nhờ kích thước tùy chỉnh, mỗi nhóm được cấp đúng thể tích cần thiết thay vì ép vào một chuẩn chung.

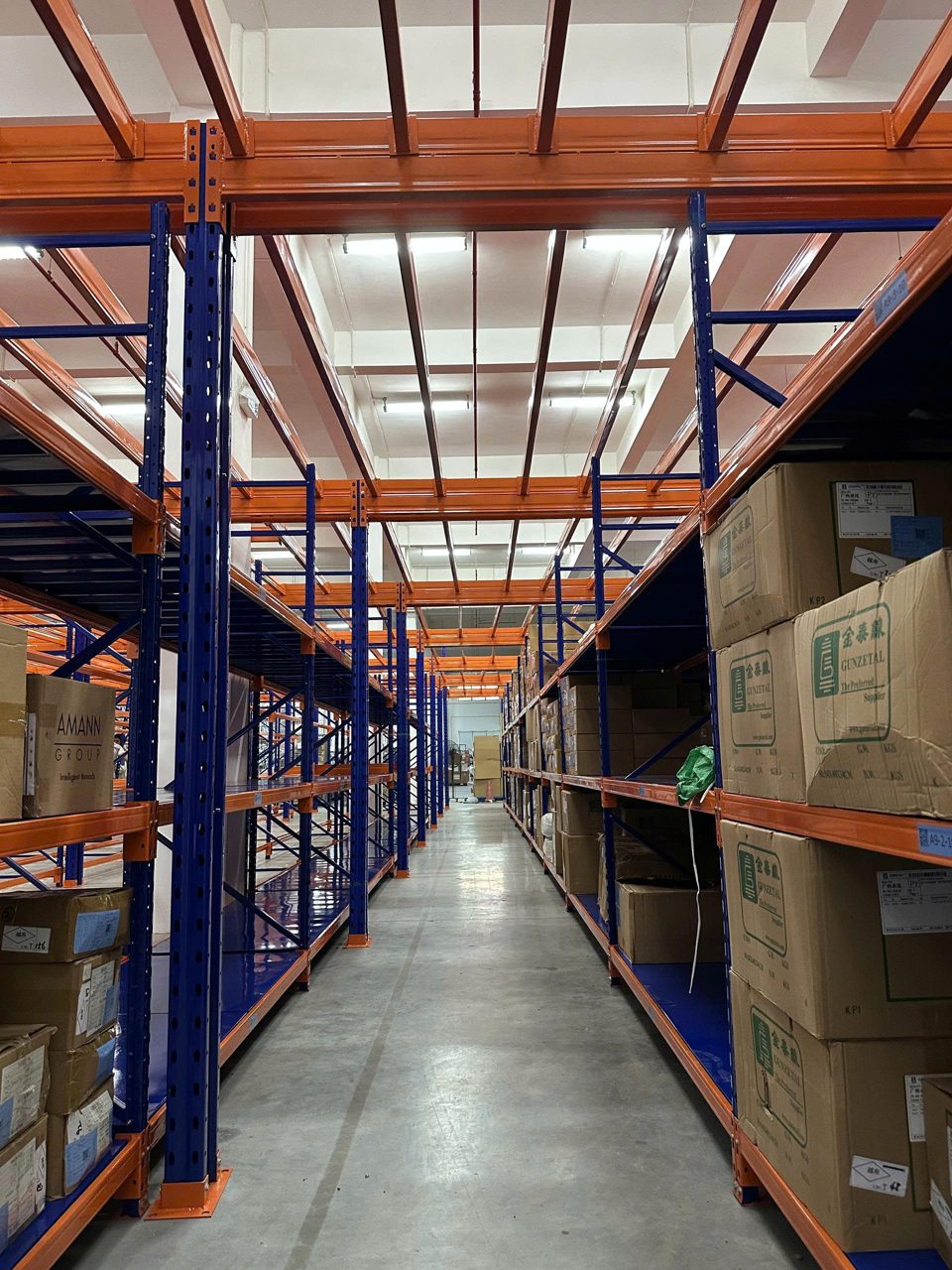

Với hàng may mặc, hàng tiêu dùng, phụ liệu sản xuất hay vật tư rời, kệ xếp chồng nhiều tầng giúp gom hàng theo tuyến soạn đơn. Máng trượt và băng tải phát huy hiệu quả ở nhóm này: nhân viên trên tầng lửng soạn hàng và thả xuống điểm tập kết dưới tầng trệt, giảm số lần lên xuống cầu thang.
Long Quyền nhận cả OEM và ODM cho dòng sản phẩm này. Với OEM, khách hàng cung cấp bản vẽ hoặc mẫu có sẵn, nhà máy triển khai đúng thông số, đúng màu sơn và đúng quy cách đóng gói. Với ODM, đội kỹ thuật tham gia từ khâu khảo sát mặt bằng, đo lưới cột, chiều cao thông thủy, vị trí cửa và tuyến di chuyển, sau đó đề xuất phương án bố trí, tính toán kết cấu và lập bản vẽ chi tiết trước khi sản xuất.
Quy trình chế tạo tại nhà máy KCN Xuân Phương đi từ xả cuộn thép cán nguội, đột lỗ, chấn định hình, hàn cụm chi tiết, xử lý bề mặt rồi sơn tĩnh điện. Vì hệ là kết cấu tháo rời, độ chính xác của bước lỗ đột quyết định việc lắp ráp có trơn tru hay không, nên đây là công đoạn được kiểm soát chặt bằng khuôn đột cố định. Sản phẩm được bó kiện phẳng, giúp giảm thể tích vận chuyển và hạn chế trầy xước lớp sơn.
Khả năng tùy chỉnh không chỉ nằm ở kích thước. Khách hàng có thể chọn màu sơn theo nhận diện thương hiệu, chọn loại mặt sàn theo yêu cầu tải và thoát khí, chọn có hay không lắp lan can, chọn kiểu cầu thang thẳng hay chiếu nghỉ, và yêu cầu dập ký hiệu vị trí lên khung để phục vụ quản lý kho bằng mã địa chỉ.
| Tiêu chí | Giá đỡ sàn lửng (kệ nhiều tầng) | Kệ trung tải thông thường | Sàn mezzanine khổ lớn |
|---|---|---|---|
| Nguyên lý chịu lực | Khung kệ đồng thời là cột đỡ sàn tầng trên | Khung kệ chỉ đỡ hàng trong ô | Cột và dầm độc lập, kệ đặt lên sàn |
| Số tầng thao tác | 2–3 tầng | 1 tầng, nhiều lớp kệ | 1–2 tầng sàn, diện tích lớn |
| Đơn vị tải trọng | 100–500 kg mỗi lớp kệ | Theo lớp kệ | Theo mét vuông sàn |
| Cách lấy hàng | Thủ công hoặc thiết bị tự động | Chủ yếu thủ công | Xe nâng tay, thang nâng hàng, thủ công |
| Khai thác chiều cao | Tốt, theo module kệ | Hạn chế bởi tầm với | Rất tốt nhưng cần chiều cao lớn |
| Thi công | Bắt bu lông, không hàn tại chỗ | Lắp nhanh | Thi công như hạng mục xây dựng |
| Tháo dời, di chuyển | Dễ, kết cấu knock-down | Dễ | Khó, chi phí cao |
| Phù hợp nhất với | Hàng nhẹ, hàng rời, nhiều SKU | Kho nhỏ, mật độ SKU thấp | Kho lớn, cần cả khu thao tác và văn phòng |
Nói ngắn gọn: nếu kho đang chật theo chiều ngang nhưng còn dư chiều cao và hàng hóa chủ yếu là hàng nhẹ lấy tay, hệ tầng lửng dạng kệ thường là bước nâng cấp hợp lý nhất. Nếu cần đưa cả pallet lên tầng trên hoặc cần một mặt bằng lớn liên tục cho dây chuyền và văn phòng, sàn mezzanine khổ lớn mới là lựa chọn đúng.
Kết cấu tháo rời nghĩa là toàn bộ cấu kiện được sản xuất sẵn tại nhà máy và liên kết tại công trình bằng bu lông, ngàm chốt. Lợi ích đầu tiên là thời gian: không hàn, không sơn lại, không sinh tia lửa trong kho đang hoạt động. Lợi ích thứ hai là khả năng mở rộng theo dãy: khi cần thêm chỗ chứa, doanh nghiệp chỉ mua thêm khung đứng và bộ beam nối tiếp vào dãy hiện có thay vì làm mới toàn bộ.
Trình tự lắp đặt thường gồm: định vị và vạch dấu tuyến kệ trên nền, dựng và cân chỉnh khung đứng tầng trệt, lắp beam và giằng, kiểm tra độ thẳng đứng, bắt nở chân đế, lắp mặt sàn tầng lửng, dựng tiếp khung tầng trên, cuối cùng là cầu thang, lan can và các phụ kiện. Sau khi hoàn tất, đội lắp đặt siết lại toàn bộ bu lông theo lượt và bàn giao sơ đồ tải trọng cho phép của từng lớp.
Vì hệ tháo lắp được, việc tái bố trí mặt bằng cũng nhẹ nhàng hơn nhiều. Khi thay đổi cơ cấu hàng hóa, chỉ cần hạ beam xuống lỗ đột khác là thay đổi được cao độ lớp kệ, không cần thay khung. Đây là lý do nhiều khách hàng thuê kho ngắn hạn chọn phương án này thay vì đầu tư sàn cố định.
An toàn của hệ nhiều tầng bắt đầu từ nền kho. Nền phải đủ khả năng chịu tải tập trung tại chân cột và đủ phẳng để khung không bị vênh. Tiếp theo là nguyên tắc phân bố tải: hàng nặng xếp ở lớp thấp, hàng nhẹ lên cao, tải rải đều trên chiều dài beam thay vì dồn vào giữa nhịp, và tuyệt đối không vượt tải trọng cho phép của lớp kệ.
Trên tầng lửng, lan can tay vịn và tấm chắn chân là bắt buộc ở mọi mép hở. Vị trí đưa hàng lên xuống nên có cổng an toàn hoặc vách phân vùng. Cầu thang cần bậc chống trượt và tay vịn liên tục. Lối đi giữa các dãy phải giữ thông thoáng, không đặt thùng hàng tạm, đồng thời bố trí đủ chiếu sáng và giữ hành lang tiếp cận thiết bị chữa cháy.
Về bảo trì, nên lập lịch kiểm tra định kỳ gồm: soát chốt an toàn của beam, siết lại bu lông chân đế, kiểm tra vết móp hoặc cong ở khung đứng gần lối đi, kiểm tra tình trạng mặt sàn và mối liên kết lan can. Cấu kiện bị va đập biến dạng cần được thay thế chứ không nắn lại, vì thép đã qua biến dạng dẻo không còn giữ khả năng chịu lực ban đầu. Long Quyền cung cấp cấu kiện thay thế theo đúng module đã sản xuất, nên việc sửa chữa cục bộ không ảnh hưởng tới phần còn lại của hệ.
Cấu hình tiêu chuẩn là 2–3 tầng, tức tầng trệt cộng một hoặc hai tầng lửng. Số tầng thực tế phụ thuộc chiều cao thông thủy của nhà xưởng, chiều cao thao tác cần thiết cho mỗi tầng và quy định phòng cháy chữa cháy tại công trình.
Dải thiết kế là 100–500 kg cho mỗi lớp, tùy tiết diện beam, chiều dài nhịp và loại mặt kệ. Con số cuối cùng được chốt sau khi tính toán theo hàng hóa thực tế và luôn được ghi rõ trên biển tải trọng gắn tại đầu dãy.
Có. Hệ hỗ trợ cả xuất nhập hàng thủ công lẫn xuất nhập bằng thiết bị tự động, và có thể kết nối với máng trượt hoặc băng tải để chuyển hàng giữa các tầng.
Được. Đây chính là ưu điểm của kết cấu tháo rời: cấu kiện liên kết bằng bu lông và ngàm chốt, tháo ra bó kiện phẳng, vận chuyển và dựng lại theo bản vẽ ban đầu. Chỉ cần thay bộ nở chân đế và kiểm tra lại nền ở địa điểm mới.
Có. Chúng tôi nhận OEM/ODM, sản xuất theo kích thước, màu sắc và cấu hình phụ kiện do khách hàng chỉ định, hoặc thiết kế trọn gói từ khảo sát mặt bằng đến bản vẽ lắp đặt.
Nếu hàng hóa chủ yếu là hàng nhẹ, hàng rời, nhiều mã và lấy tay, hệ tầng lửng dạng kệ cho hiệu quả trên mỗi mét vuông tốt hơn và linh hoạt hơn. Nếu cần đưa pallet lên tầng trên bằng xe nâng hoặc cần một mặt bằng lớn liền mạch, nên chọn sàn mezzanine khổ lớn.
