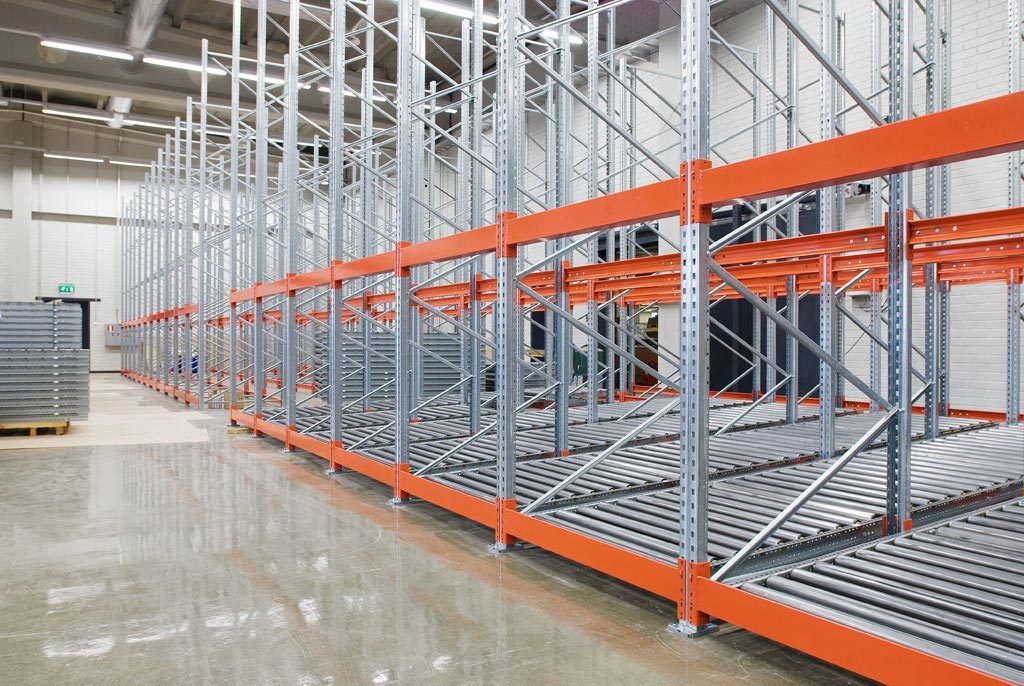

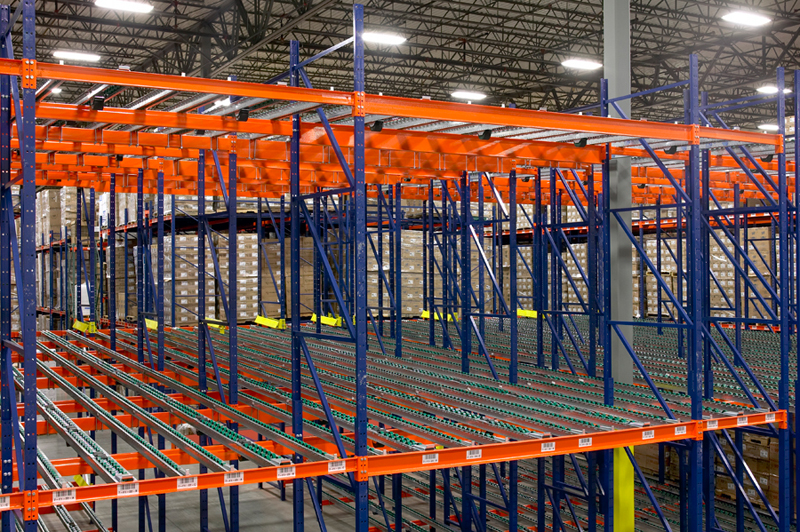

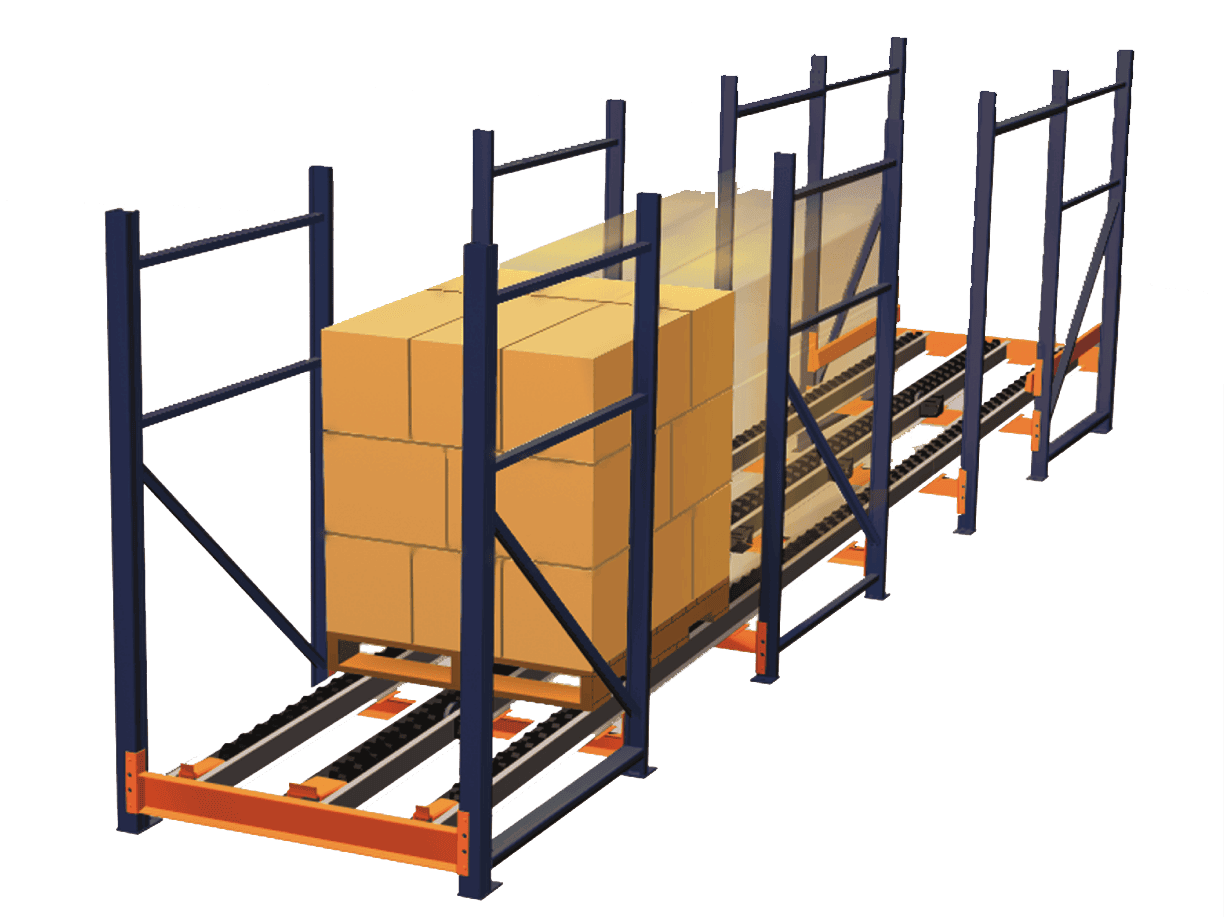

Pallet flow racking — hay còn gọi là kệ dòng chảy con lăn, kệ trôi pallet — là hệ thống lưu trữ mật độ cao trong đó pallet được đặt vào ở đầu cao của một làn nghiêng, tự trôi xuống đầu thấp nhờ trọng lực và dừng lại ở vị trí lấy hàng. Không động cơ, không khí nén, không hệ điều khiển điện. Chính vì vậy, toàn bộ chất lượng vận hành của hệ thống nằm gọn trong một chỗ duy nhất: khâu thiết kế.
Một hệ pallet flow được thiết kế tốt sẽ chạy êm suốt hàng chục năm gần như không cần can thiệp. Một hệ thiết kế sai chỉ vài phần trăm độ dốc sẽ hoặc kẹt pallet giữa làn, hoặc để pallet lao xuống với động năng đủ làm vỡ hàng và bẻ cong khung đầu ra. Bài viết này của Long Quyền không bàn lại khái niệm FIFO, mà đi thẳng vào các quyết định kỹ thuật quyết định tuổi thọ và tính bền vững của hệ thống.
Pallet chỉ bắt đầu trôi khi thành phần lực trọng trường dọc theo mặt nghiêng vượt qua tổng lực cản lăn của hệ con lăn, cộng với ma sát tại trục quay và sức cản do biến dạng ván pallet. Trong thực tế thiết kế, độ dốc thường nằm trong dải khoảng 4–6% (tương đương 4–6 cm sụt trên mỗi mét chiều sâu), tùy thiết kế và tùy loại con lăn được chọn.
Vì sao lại là một dải chứ không phải một con số cố định? Bởi độ dốc tối ưu phụ thuộc đồng thời vào nhiều biến:
Khi tải trọng trong cùng một hệ thống dao động mạnh — ví dụ từ 500 kg đến 1.200 kg mỗi pallet — người thiết kế buộc phải chọn độ dốc theo pallet nhẹ nhất, rồi kiểm soát pallet nặng nhất bằng bộ hãm tốc. Đây là nguyên tắc mà đội kỹ thuật Long Quyền luôn xác lập ngay ở bước khảo sát: biết dải tải thực tế trước, mới tính được độ dốc đúng.
Mục tiêu thiết kế không phải là "pallet trôi được", mà là "pallet trôi với tốc độ ổn định, có thể dự đoán". Tốc độ trôi hợp lý thường được khống chế trong dải khoảng 0,2–0,3 m/s tùy thiết kế — đủ chậm để pallet dừng an toàn khi chạm hàng phía trước, đủ nhanh để không bị đứng giữa làn.
Cần lưu ý: động năng tỉ lệ với bình phương vận tốc. Nếu tốc độ tăng gấp đôi do độ dốc dư, lực va chạm ở đầu ra tăng gấp bốn. Đó là lý do vì sao trên các làn sâu, việc lắp bộ hãm tốc không phải là tùy chọn mà là điều kiện bắt buộc.
Nguyên tắc cốt lõi: tại mọi thời điểm, mỗi ván đáy pallet phải luôn được đỡ bởi ít nhất ba con lăn. Nếu bước con lăn quá thưa so với chiều dài ván đáy, pallet sẽ "gật gù" — chúi xuống khe giữa hai con lăn, tạo lực cản đột biến và dừng giữa làn. Bước con lăn thường được chọn trong dải khoảng 50–100 mm tùy thiết kế, tính ngược từ kích thước ván đáy pallet thực tế của khách hàng.
Vật liệu con lăn cũng cần cân nhắc theo môi trường: con lăn thép mạ kẽm cho kho khô thông thường; con lăn có lớp bọc polymer khi cần giảm ồn; vòng bi kín chống ẩm cho kho lạnh và kho có độ ẩm cao. Với tải nặng, đường kính trục và độ dày thành ống con lăn phải được tính toán theo tải điểm lớn nhất, không phải theo tải trung bình.
Bộ hãm tốc là con lăn có cơ cấu ly tâm hoặc thủy lực bên trong, chỉ sinh lực cản khi tốc độ vượt ngưỡng cài đặt. Khi pallet trôi chậm, bộ hãm gần như không tác dụng; khi pallet tăng tốc, lực hãm tăng theo và giữ vận tốc trong dải thiết kế.
Nguyên tắc bố trí: hãm tốc được rải theo chiều sâu làn với mật độ thường khoảng một bộ trên mỗi 1–2 vị trí pallet, tùy thiết kế và tùy tải. Mật độ dày hơn ở đoạn gần đầu ra, vì đó là nơi vận tốc tích lũy lớn nhất. Với làn nông (dưới 4–5 pallet) và tải nhẹ, đôi khi chỉ cần hãm tốc ở đoạn cuối.
Trong một làn đầy, các pallet nằm sát nhau và tì lực lẫn nhau. Nếu lấy trực tiếp pallet đầu tiên bằng xe nâng, càng nâng phải "cạy" pallet ra khỏi áp lực của toàn bộ đoàn pallet phía sau — vừa nguy hiểm, vừa làm hỏng pallet.
Thiết bị tách pallet giải quyết vấn đề này bằng một cơ cấu chốt cơ khí: khi pallet đầu tiên được nhấc lên, chốt tự động chặn pallet thứ hai lại trong khoảnh khắc, tạo khoảng hở an toàn; sau khi càng nâng rút ra, chốt nhả và pallet thứ hai trôi vào vị trí lấy hàng. Với các làn sâu và tải lớn, đây là chi tiết quyết định an toàn lao động. Long Quyền khuyến nghị đưa thiết bị tách pallet vào ngay từ bản thiết kế thay vì bổ sung sau, vì việc lắp thêm đòi hỏi tháo dỡ một phần làn.
Hai đoạn dễ hỏng nhất của mọi hệ pallet flow là đầu vào và đầu ra. Thiết kế tốt cần có: đoạn dốc thoải hơn ở đầu ra để pallet dừng nhẹ nhàng; chặn cuối làn (end stop) đủ cứng, bắt trực tiếp vào khung chứ không chỉ vào ray; và bộ dẫn hướng côn ở đầu vào giúp lái xe nâng đặt pallet đúng tim làn mà không phải căn chỉnh nhiều lần.
Trong pallet flow, pallet không chỉ là vật chứa hàng, nó là một bộ phận của hệ truyền động. Ván đáy pallet chính là mặt tiếp xúc lăn. Vì vậy, yêu cầu về pallet ở hệ này khắt khe hơn hẳn so với kệ selective thông thường.
Kinh nghiệm triển khai cho thấy chi phí duy trì một đội pallet chất lượng ổn định luôn thấp hơn chi phí xử lý sự cố kẹt làn ở tầng cao. Đây là điểm cần trao đổi thẳng thắn với chủ đầu tư ngay trong buổi khảo sát đầu tiên.
Các giá trị dưới đây mang tính định hướng, dùng để trao đổi ban đầu; thông số cuối cùng luôn được chốt theo hồ sơ thiết kế cụ thể.
| Hạng mục | Dải tham khảo | Ghi chú |
|---|---|---|
| Độ dốc làn | Khoảng 4–6% | Tùy thiết kế, tải và loại con lăn; kho lạnh thường cần nhích cao hơn |
| Chiều sâu làn | Khoảng 4–20 pallet | Tùy thiết kế và diện tích kho; làn sâu cần nhiều hãm tốc hơn |
| Tải trọng mỗi pallet | Khoảng 500–1.500 kg | Tùy thiết kế; cần khai báo cả tải nhẹ nhất và nặng nhất |
| Tốc độ trôi mục tiêu | Khoảng 0,2–0,3 m/s | Tùy thiết kế; khống chế bằng bộ hãm tốc |
| Bước con lăn | Khoảng 50–100 mm | Đảm bảo tối thiểu ba điểm đỡ trên mỗi ván đáy |
| Mật độ bộ hãm tốc | Khoảng 1 bộ / 1–2 vị trí pallet | Dày hơn ở đoạn gần đầu ra |
| Số tầng bố trí | Tùy chiều cao thông thủy | Phải trừ chênh cao do độ dốc trên toàn chiều sâu làn |
| Chu kỳ kiểm tra định kỳ | Khoảng 6–12 tháng | Tùy tần suất khai thác và môi trường kho |
Hệ pallet flow không có động cơ, biến tần, cảm biến hay tủ điều khiển. Danh sách chi tiết có thể hỏng vì thế rất ngắn: con lăn, vòng bi, bộ hãm tốc, chốt tách pallet và kết cấu khung. Không có phần mềm cần cập nhật, không có linh kiện điện tử hết vòng đời sau vài năm, không phụ thuộc nhà cung cấp phần mềm.
Bảo trì thường quy khá đơn giản: kiểm tra con lăn quay tự do, làm sạch mảnh vụn trên ray, kiểm tra chốt tách pallet, siết lại bu lông liên kết, kiểm tra chân cột xem có va đập xe nâng hay không. Chu kỳ kiểm tra định kỳ thường khoảng 6–12 tháng tùy thiết kế và tần suất khai thác. Với kết cấu thép được xử lý bề mặt đúng cách, khung kệ có tuổi thọ tính bằng hàng chục năm.
Khoản tiết kiệm lớn nhất của pallet flow không nằm ở việc "không tốn điện chạy băng tải" — mà nằm ở quãng đường xe nâng. Trong kho kệ selective truyền thống, xe nâng phải chạy dọc từng lối đi để nhập và xuất từng vị trí. Với pallet flow, xe nâng chỉ làm việc tại hai mặt: một mặt nhập, một mặt xuất. Toàn bộ hành trình di chuyển hàng bên trong khối kệ do trọng lực đảm nhiệm.
Bền vững ở đây không phải là khẩu hiệu mà là hệ quả trực tiếp của nguyên lý vận hành:
Một hồ sơ thiết kế pallet flow đầy đủ thường đi qua các bước sau:
Điểm mấu chốt là bước chạy thử với tải thật. Không có mô phỏng nào thay thế được việc quan sát pallet thật trôi trong làn thật; đây là lúc các sai lệch nhỏ về độ dốc hay mật độ hãm tốc được phát hiện và hiệu chỉnh trước khi kho đi vào khai thác.
Thông thường khoảng 4–6%, tùy thiết kế. Con số chính xác phụ thuộc vào tải trọng pallet nhẹ nhất, loại con lăn, chiều sâu làn và nhiệt độ môi trường kho. Nguyên tắc là chọn độ dốc đủ để pallet nhẹ nhất trôi được, rồi kiểm soát pallet nặng nhất bằng bộ hãm tốc.
Dải phổ biến là khoảng 4–20 pallet mỗi làn, tùy thiết kế và diện tích kho. Làn càng sâu thì mật độ lưu trữ càng cao nhưng chênh cao đầu vào – đầu ra càng lớn, đồng thời cần nhiều bộ hãm tốc hơn và yêu cầu chất lượng pallet càng nghiêm ngặt.
Không. Chuyển động của pallet trong lòng kệ hoàn toàn dựa vào trọng lực. Điện chỉ dùng cho chiếu sáng kho và xe nâng, giống như mọi loại kho khác.
Chỉ khi ván đáy còn phẳng, không gãy nẹp, không đinh nhô và đúng quy cách đã khai báo. Pallet hỏng là nguyên nhân kẹt làn phổ biến nhất. Nếu đội pallet hiện tại không đồng đều, nên chuẩn hóa trước khi đưa hệ thống vào khai thác.
Do không có động cơ và hệ điều khiển điện, khối lượng bảo trì rất nhẹ: vệ sinh ray, kiểm tra con lăn quay tự do, kiểm tra hãm tốc và chốt tách pallet, siết lại bu lông. Chu kỳ kiểm tra định kỳ thường khoảng 6–12 tháng tùy tần suất khai thác.
Trong một số trường hợp có thể tận dụng một phần khung, nhưng pallet flow đòi hỏi khung chịu tải và độ cứng khác, cùng chiều sâu làn liên tục. Cách làm đúng là để đội kỹ thuật Long Quyền khảo sát hiện trạng, đánh giá khả năng tận dụng và tính toán lại kết cấu trước khi quyết định.
