Trong các nhà máy cơ khí, ép nhựa hay đúc kim loại, khuôn mẫu là tài sản có giá trị rất lớn – một bộ khuôn có thể trị giá từ vài chục triệu đến hàng tỷ đồng. Việc để khuôn trực tiếp dưới sàn xưởng không chỉ chiếm diện tích, gây khó khăn khi tìm kiếm mà còn khiến khuôn nhanh xuống cấp do ẩm mốc, va đập. Đó là lý do kệ khuôn ra đời và trở thành hạng mục đầu tư gần như bắt buộc của mọi xưởng sản xuất hiện đại. Trong bài viết này, Kệ Sắt Long Quyền sẽ giúp bạn hiểu rõ kệ khuôn là gì, cấu tạo ra sao, có những loại nào và ứng dụng thực tế trong nhà xưởng như thế nào để lựa chọn đúng ngay từ đầu.

Kệ khuôn là gì?

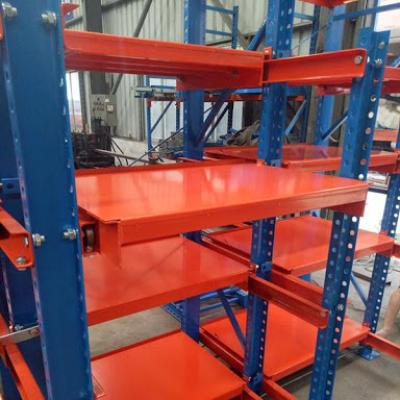

Kệ khuôn (tiếng Anh: mold rack, mould storage rack hay die storage rack) là loại kệ công nghiệp chuyên dụng được thiết kế để lưu trữ các loại khuôn mẫu như khuôn ép nhựa, khuôn dập kim loại, khuôn đúc áp lực, khuôn thổi chai và các chi tiết gá lắp nặng. Khác với kệ hàng thông thường, kệ khuôn có kết cấu ngăn kéo rút được trang bị ray trượt chịu tải lớn, cho phép kéo cả tấm khuôn nặng hàng trăm kilogam ra ngoài một cách nhẹ nhàng để kiểm tra, bảo dưỡng hoặc cẩu lên máy.

Điểm đặc trưng dễ nhận biết nhất của kệ khuôn là phần giàn cẩu tay quay (pa lăng xích) lắp phía trên đỉnh kệ. Bộ phận này giúp công nhân nâng – hạ khuôn ngay tại vị trí kệ mà không cần xe nâng, vừa tiết kiệm thời gian vừa giảm rủi ro tai nạn lao động. Tại Việt Nam, kệ khuôn thường được sản xuất theo tiêu chuẩn tải trọng từ 500kg đến 2.000kg mỗi ngăn kéo, phù hợp với đại đa số khuôn mẫu trong ngành nhựa và cơ khí chính xác.

Cấu tạo chi tiết của kệ khuôn

Một bộ kệ khuôn tiêu chuẩn của Long Quyền gồm 5 cụm chi tiết chính, tất cả đều được sản xuất từ thép cường độ cao và sơn tĩnh điện chống gỉ:

• Khung trụ chịu lực: Chế tạo từ thép hộp hoặc thép chấn định hình dày 2.0 – 3.0mm, đột lỗ theo bước 50mm cho phép điều chỉnh độ cao tầng linh hoạt theo kích thước khuôn.
• Ngăn kéo (mâm kéo): Là bộ phận trực tiếp đỡ khuôn, làm từ thép tấm dày 3 – 5mm, gia cường gân chịu lực phía dưới. Mỗi ngăn kéo có thể mở ra 70% (bán phần) hoặc 100% (toàn phần) tùy nhu cầu thao tác.
• Hệ ray trượt chịu tải: Sử dụng ray bi hoặc con lăn thép đặc, đảm bảo ngăn kéo vận hành êm ái ngay cả khi chứa khuôn nặng 1 – 2 tấn, có chốt khóa an toàn chống tuột.
• Giàn cẩu tay quay: Kết cấu dầm chữ I trượt ngang trên đỉnh kệ, kết hợp pa lăng xích tải trọng 1 – 2 tấn giúp nâng hạ khuôn tại chỗ.
• Chân đế và bu lông nở: Toàn bộ kệ được cố định xuống nền bê tông bằng bu lông nở M16, đảm bảo kệ không nghiêng lật khi rút ngăn kéo chứa khuôn nặng.

Nhờ kết cấu module hóa, kệ khuôn có thể ghép nối nhiều khoang liền kề thành dãy dài, mở rộng dần theo tốc độ tăng số lượng khuôn của nhà máy mà không phải thay mới toàn bộ hệ thống.

Phân loại kệ khuôn phổ biến hiện nay

Phân loại theo tải trọng

Kệ khuôn tải trung bình (500 – 800kg/ngăn): Phù hợp khuôn ép nhựa cỡ nhỏ và vừa, linh kiện điện tử, khuôn thổi chai PET. Đây là dòng được các xưởng nhựa gia dụng lựa chọn nhiều nhất vì cân đối giữa chi phí và công năng.

Kệ khuôn tải nặng (1.000 – 2.000kg/ngăn): Dành cho khuôn dập ô tô xe máy, khuôn đúc áp lực nhôm kẽm. Khung trụ và ray trượt được gia cường đặc biệt, thường đi kèm giàn cẩu pa lăng 2 tấn.

Phân loại theo kết cấu ngăn kéo

Kệ khuôn mở bán phần (70%): Ngăn kéo rút ra khoảng 2/3 chiều sâu, giá thành rẻ hơn, phù hợp khi chỉ cần kiểm tra nhanh tình trạng khuôn.

Kệ khuôn mở toàn phần (100% full open): Ngăn kéo trượt ra hoàn toàn khỏi thân kệ, cho phép cẩu khuôn theo phương thẳng đứng thuận tiện tuyệt đối. Đây là cấu hình được khuyên dùng khi khuôn nặng và tần suất thay khuôn cao.

Kệ sàn tĩnh kết hợp: Một số tầng dưới cùng làm sàn cố định để đặt khuôn siêu nặng hoặc khuôn ít luân chuyển, các tầng trên dùng ngăn kéo cho khuôn thường xuyên sử dụng.

Ứng dụng của kệ khuôn trong nhà xưởng

Kệ khuôn hiện diện trong hầu hết các ngành công nghiệp chế tạo tại Việt Nam. Trong ngành ép nhựa, kệ giúp lưu trữ hàng trăm bộ khuôn theo mã sản phẩm, rút ngắn thời gian đổi khuôn giữa các đơn hàng. Trong ngành dập kim loại và cơ khí chính xác, kệ khuôn bảo vệ bề mặt khuôn khỏi va đập – yếu tố quyết định tuổi thọ và độ chính xác của sản phẩm dập. Các nhà máy đúc nhôm, đúc kẽm áp lực dùng kệ khuôn tải nặng để quản lý những bộ khuôn nặng trên 1 tấn một cách an toàn.

Ngoài ra, kệ khuôn còn được ứng dụng để lưu trữ đồ gá CNC, jig kiểm tra, trục in, dao chấn và các thiết bị nặng khác cần truy xuất thường xuyên. Với các doanh nghiệp FDI yêu cầu tiêu chuẩn 5S – Kaizen, hệ thống kệ khuôn được đánh mã vị trí rõ ràng chính là nền tảng của việc quản lý khuôn tinh gọn, giảm 60 – 70% thời gian tìm kiếm so với cách xếp khuôn dưới sàn.

Lợi ích khi đầu tư kệ khuôn bài bản

• Tiết kiệm diện tích: Lưu trữ theo phương thẳng đứng 3 – 5 tầng giúp tăng sức chứa gấp 3 lần trên cùng một mặt bằng.
• Bảo vệ tài sản khuôn: Khuôn đặt trên ngăn kéo thép, cách ẩm, không va chạm lẫn nhau, kéo dài tuổi thọ khuôn nhiều năm.
• Tăng năng suất đổi khuôn: Kết hợp giàn cẩu tại chỗ, thao tác lấy khuôn chỉ còn vài phút, hỗ trợ trực tiếp cho SMED và sản xuất tinh gọn.
• An toàn lao động: Loại bỏ thao tác bê vác thủ công và tình trạng chồng khuôn cao gây đổ sập.
• Chuẩn hóa quản lý: Dễ dàng dán nhãn, đánh mã QR từng vị trí khuôn phục vụ kiểm kê nhanh.

Thông số kỹ thuật tiêu chuẩn kệ khuôn Long Quyền

• Kích thước khoang phổ biến: rộng 1.000 – 1.200mm, sâu 600 – 800mm, cao 1.800 – 2.500mm
• Số tầng ngăn kéo: 3 – 5 tầng, điều chỉnh bước 50mm
• Tải trọng ngăn kéo: 500kg / 800kg / 1.000kg / 2.000kg
• Tỷ lệ mở ngăn kéo: 70% hoặc 100%
• Giàn cẩu pa lăng: tải trọng 1 – 2 tấn, dầm trượt ngang toàn dãy
• Vật liệu: thép CT3/SS400, sơn tĩnh điện dày 60 – 80µm
• Bảo hành: 5 – 10 năm tùy cấu hình

Vì sao nên chọn kệ khuôn của Kệ Sắt Long Quyền?

Với hơn 15 năm kinh nghiệm sản xuất kệ công nghiệp, Long Quyền là đơn vị hiếm hoi tại miền Bắc sở hữu nhà máy chấn – đột – hàn – sơn tĩnh điện khép kín, cho phép sản xuất kệ khuôn theo kích thước khuôn thực tế của từng khách hàng thay vì chỉ bán kích thước cố định. Mọi sản phẩm đều được tính toán kết cấu chịu tải bằng phần mềm chuyên dụng, thử tải thực tế trước khi xuất xưởng và bảo hành dài hạn đến 10 năm. Chúng tôi đã cung cấp hệ thống kệ khuôn cho hàng trăm nhà máy ép nhựa, cơ khí, FDI Nhật Bản – Hàn Quốc trên toàn quốc với chi phí trực tiếp từ xưởng, không qua trung gian.

Nhận báo giá kệ khuôn miễn phí trong 24h

Bạn đang cần trang bị kệ khuôn cho nhà xưởng? Hãy gọi ngay hotline 0903 422 179 hoặc để lại thông tin, kỹ sư của Long Quyền sẽ khảo sát mặt bằng, tư vấn cấu hình tải trọng phù hợp và gửi báo giá chi tiết hoàn toàn miễn phí trong vòng 24 giờ. Đừng để những bộ khuôn tiền tỷ của bạn xuống cấp từng ngày dưới sàn xưởng – đầu tư kệ khuôn đúng chuẩn ngay hôm nay chính là cách bảo vệ lợi nhuận của bạn trong nhiều năm tới.
