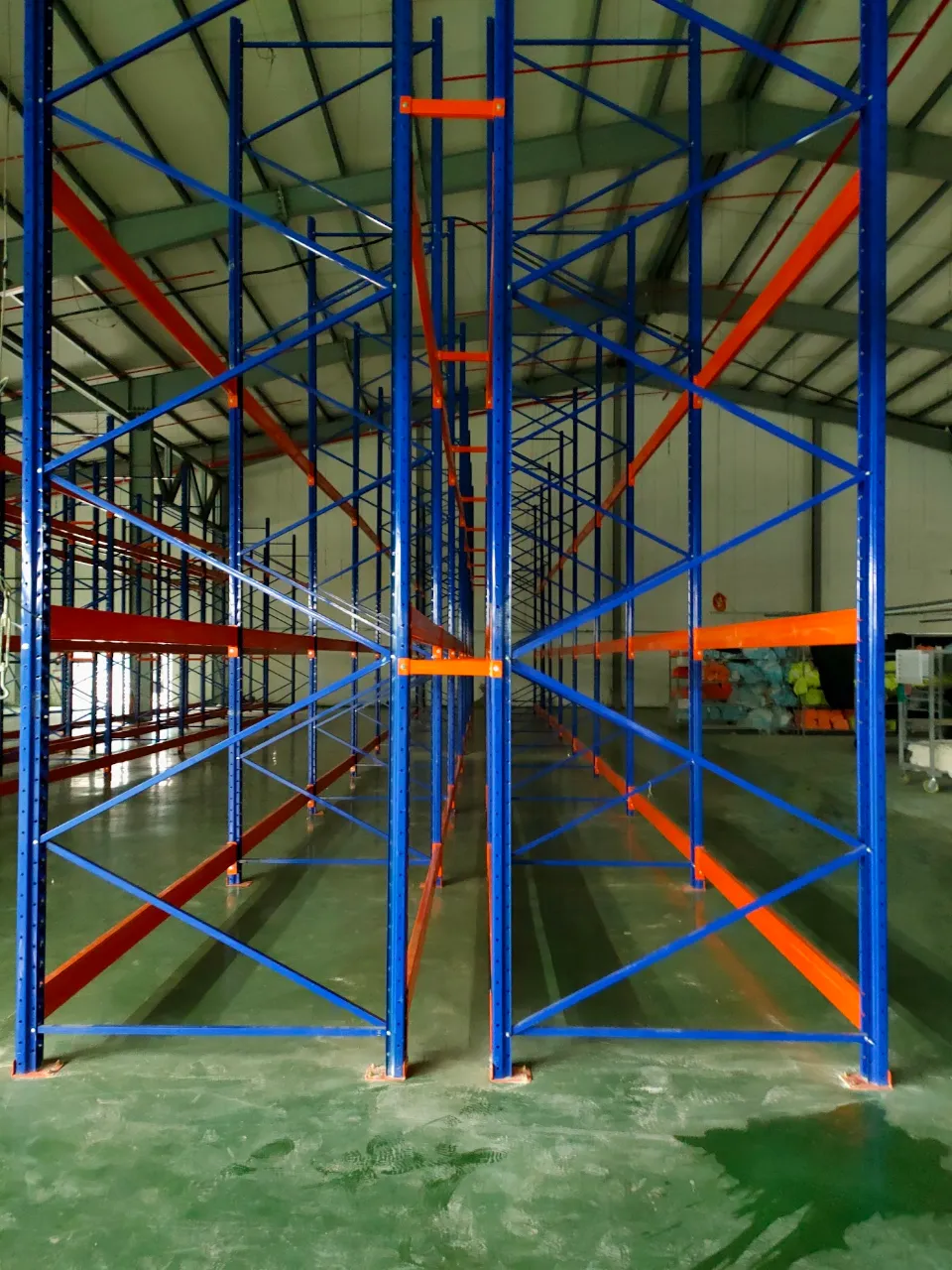

Upright (cột đứng) là bộ phận thép dập lỗ chịu lực chính của toàn hệ thống kệ pallet, bao gồm 2 cột + thanh chéo + chân đế.
Lỗ cách 50mm hoặc 75mm để điều chỉnh chiều cao beam.
Liên hệ: 0903.422.179
Liên hệ tư vấn miễn phí:
Upright pallet rack (cột đứng kệ pallet hay frame kệ pallet) là bộ phận xương sống của toàn bộ hệ thống kệ. Hiểu rõ về upright giúp bạn chọn đúng thông số kỹ thuật, nhận diện hư hỏng nguy hiểm và đưa ra quyết định thay thế đúng thời điểm.
Upright (hay upright frame) trong kệ pallet gồm hai cột thép đứng song song, liên kết nhau bằng các thanh giằng ngang và chéo, tạo thành một khung chịu lực độc lập. Mỗi hệ thống kệ gồm nhiều upright frame đặt cách nhau theo khoảng nhịp thiết kế (beam span), liên kết với nhau bằng các cặp beam.
Chiều cao (Height): Từ đáy đế đến đỉnh cột. Quyết định số tầng lưu trữ và yêu cầu xe nâng. Chiều cao phổ biến: 3.5m (kho thấp), 6m (kho thông thường), 9-12m (kho cao với xe nâng reach truck VNA).
Chiều sâu frame (Depth): Khoảng cách giữa hai cột trong cùng frame (chính là chiều sâu kệ). Phụ thuộc kích thước pallet: pallet 1000mm deep → frame 1100mm; pallet 1200mm → frame 1200mm.
Chiều rộng cột (Column Width): Kích thước mặt cắt của cột đứng. Cột rộng hơn → chịu tải tốt hơn nhưng nặng hơn và đắt hơn.
Chiều dày thép (Thickness): Từ 1.5mm đến 3.0mm tùy tải trọng yêu cầu. Đây là thông số dễ bị "cắt giảm" bởi nhà sản xuất kém chất lượng — yêu cầu đo kiểm tra bằng máy đo siêu âm khi nhận hàng.
Cột upright có các lỗ đều nhau dọc chiều cao để móc beam vào. Bước lỗ tiêu chuẩn: 50mm hoặc 75mm. Bước lỗ 50mm cho phép điều chỉnh chiều cao tầng kệ chính xác hơn nhưng yêu cầu gia công nhiều hơn. Bước lỗ 75mm phổ biến hơn vì đủ linh hoạt cho hầu hết ứng dụng.
Phân loại hư hỏng upright theo mức độ:
Mức xanh (bình thường): Sơn trầy nhẹ < 5cm², không có biến dạng cơ học. Xử lý bằng sơn phủ lại.
Mức vàng (cần theo dõi): Cong nhẹ 1-3mm, gỉ sét bề mặt. Theo dõi mỗi 3 tháng, lập kế hoạch thay thế trong 6-12 tháng.
Mức đỏ (nguy hiểm, dừng sử dụng ngay): Cong > 3mm, lỗ móc biến dạng, nứt gãy, gỉ sét ăn sâu. Dỡ hàng và thay thế ngay.
Liên Kết Long Quyền cung cấp upright frame đủ kích thước và phụ tùng thay thế nhanh. Liên hệ: 0903422179, 0903412296, 0903434374.
Liên hệ tư vấn miễn phí:
Upright frame (khung đứng) là bộ phận quan trọng nhất của toàn bộ hệ thống kệ pallet. Nếu beam là bộ phận chịu tải trực tiếp từ pallet và hàng hóa, thì upright là bộ phận truyền toàn bộ tải trọng đó xuống sàn và đảm bảo sự ổn định của cả hệ thống. Một upright kém chất lượng hoặc bị hư hỏng có thể khiến toàn bộ hệ thống sụp đổ dây chuyền.
Cột (column/post): Thép cán nguội, thường là tiết diện C hoặc Z, dập lỗ theo khoảng cách đều (50mm hoặc 75mm) để gắn beam connector. Độ dày thép 1.8–3.5mm tùy cấp tải. Chiều rộng cột 70–120mm, chiều sâu 40–100mm.
Thanh giằng chéo (diagonal brace): Thép dẹt hoặc ống nhỏ, gắn chéo giữa hai cột để chịu lực ngang (horizontal force) và ngăn cột bị rung lắc. Khoảng cách giữa các điểm gắn giằng chéo 1.0–1.5m tùy chiều cao frame.
Thanh giằng ngang (horizontal brace): Ở một số thiết kế, thêm thanh ngang giữa hai cột để tăng độ cứng thêm. Đặc biệt quan trọng ở các frame chiều cao trên 6m.
Chân đế (base plate): Tấm thép dày 6–12mm hàn vào chân cột, có lỗ để neo bu-lông vào sàn. Kích thước 80×80mm đến 150×150mm tùy tải trọng. Chân đế phải được neo vào sàn bê tông bằng anchor bolt đường kính 12–20mm.
Tải trọng upright được tính bằng tổng tải trọng của tất cả các beam trên đó. Ví dụ: kệ 4 tầng, mỗi tầng 2 pallet × 1500kg = 3000kg/tầng × 4 tầng = 12,000kg/khung đứng. Thực tế, upright cần có safety factor ít nhất 1.5 lần tải thiết kế theo EN 15512.
Upright cần được thay thế hoặc đánh giá bởi kỹ sư kết cấu khi: cột bị bẹp hoặc biến dạng quá 3mm trên chiều dài 1m, có vết nứt hoặc rỉ sét ăn sâu, lỗ gắn beam bị méo dẫn đến beam không khóa chắc, hoặc chân đế bị nứt/bật khỏi bu-lông. Không dùng kẹp thép hoặc que hàn để "sửa tạm" cột bị hỏng – cần thay mới hoàn toàn.
Long Quyền cung cấp upright frame chất lượng cao, bảo hành 5 năm. Cũng cung cấp dịch vụ kiểm tra và thay thế upright hư hỏng. Liên hệ 0903422179 / 0903412296 / 0903434374.
Liên hệ tư vấn miễn phí:
Upright frame (cột đứng kệ pallet) là thành phần chịu lực chính của toàn bộ hệ thống kệ pallet, quyết định tải trọng tối đa và độ ổn định của kệ. Upright được phân loại theo tải trọng: loại nhẹ (light duty) chịu tải đến 10 tấn/cặp cột, dùng cho kho nhỏ với pallet dưới 500kg; loại trung (medium duty) chịu 10–25 tấn/cặp cột, phổ biến nhất trong kho công nghiệp; loại nặng (heavy duty) chịu trên 25 tấn/cặp cột, dùng cho kho phân phối lớn và trung tâm logistics. Tiết diện upright phổ biến là 80×60mm, 90×60mm, hoặc 100×80mm với các độ dày thép 1,5mm đến 2,5mm tùy thiết kế.
Khi mua kệ pallet, hiểu được thông số kỹ thuật upright giúp bạn so sánh chính xác giữa các nhà cung cấp. Thông số quan trọng cần chú ý: chiều cao upright (ví dụ 3000mm, 4500mm, 6000mm), độ sâu upright (khoảng cách giữa hai chân — thường 600mm, 800mm, 1000mm, 1100mm tương ứng với chiều sâu pallet), tải trọng cặp cột (UDL — Uniformly Distributed Load, đơn vị kg hoặc tấn), và khoảng cách lỗ (pitch — 50mm hoặc 75mm). Ví dụ upright "H3000 × D800 × 8T" nghĩa là cao 3m, sâu 800mm, tải trọng 8 tấn/cặp cột. Long Quyền cung cấp datasheet đầy đủ cho tất cả sản phẩm upright, kèm biểu đồ tải trọng theo chiều cao — liên hệ để nhận tài liệu kỹ thuật miễn phí.
Va đập xe nâng vào chân cột upright là nguyên nhân hàng đầu gây hư hỏng kệ kho. Một va chạm nhỏ tưởng chừng vô hại nhưng gây móp, cong upright làm giảm khả năng chịu tải đến 50%. Giải pháp bảo vệ hiệu quả nhất là lắp column guard (bảo vệ chân cột) — có thể là ống thép lồng ngoài chân cột, khối cao su cứng đặt trước chân cột hoặc thanh thép góc hàn neo vào sàn cạnh chân cột. Long Quyền cung cấp đầy đủ phụ kiện bảo vệ upright chất lượng cao — chi phí đầu tư nhỏ nhưng kéo dài tuổi thọ kệ đáng kể. Ngoài ra, vạch kẻ sơn vàng-đen trên nền sàn tại vị trí chân cột nhắc nhở tài xế xe nâng chú ý. Liên hệ Long Quyền để được tư vấn và báo giá upright frame cùng phụ kiện bảo vệ đầy đủ.
Liên hệ tư vấn miễn phí:
Cột đứng (upright) là thành phần chịu lực chính của toàn bộ hệ thống kệ pallet, do đó việc kiểm tra và bảo trì đúng cách có ý nghĩa quyết định đến an toàn kho hàng. Quy trình kiểm tra upright nên được thực hiện ít nhất 6 tháng một lần bởi người có chuyên môn. Các dấu hiệu cần phát hiện sớm bao gồm: vết lõm hoặc biến dạng do xe nâng va đập, vết nứt tại các điểm đục lỗ, hiện tượng cột bị nghiêng ra khỏi trục thẳng đứng quá 3mm trên 1000mm chiều cao. Theo tiêu chuẩn FEM và EN 15512, upright bị cong vẹo vượt ngưỡng cho phép phải được thay thế ngay, không được tiếp tục sử dụng dù trông có vẻ vẫn chắc chắn. Để bảo vệ cột khỏi xe nâng, nên lắp đặt thanh chắn cột (column guard) bằng thép hoặc nhựa cứng tại các vị trí góc kệ và đầu dãy – đây là biện pháp phòng ngừa chi phí thấp nhưng hiệu quả rất cao trong việc kéo dài tuổi thọ hệ thống kệ.
