Vai Trò Của Bản Vẽ Trong Quy Trình Lắp Đặt Kệ Kho

Bản vẽ thiết kế kệ kho là tài liệu kỹ thuật QUAN TRỌNG NHẤT trong dự án lắp kệ. Nó là cầu nối giữa ý tưởng của khách hàng, năng lực sản xuất của nhà máy, và thực tế lắp đặt tại kho. Một bản vẽ tốt giúp tránh sai sót, tiết kiệm thời gian và tiền bạc đáng kể.

Long Quyền cung cấp 3 loại bản vẽ chuẩn cho mọi dự án: bản vẽ bố trí 2D mặt bằng, bản vẽ 3D phối cảnh, và bản vẽ kỹ thuật chi tiết từng cấu kiện.

Bản Vẽ 2D Mặt Bằng - Cách Đọc Hiểu

Bản vẽ 2D mặt bằng (Layout Plan) hiển thị toàn cảnh kho nhìn từ trên xuống. Các yếu tố quan trọng cần kiểm tra:

1. Đường viền kho (Building Outline): đường đen đậm xung quanh, thường có ghi kích thước. Kiểm tra có đúng với kho thực tế không.

2. Cột trụ (Columns): hình vuông/tròn đen, có ghi tên (A1, A2, B1...). Kiểm tra vị trí và khoảng cách đúng thực tế.

3. Cửa kho (Doors): hình chữ nhật mở, có ký hiệu mũi tên chiều mở. Kiểm tra vị trí cửa đối với luồng xe nâng.

4. Lối thoát hiểm (Emergency Exits): mũi tên xanh có chữ EXIT. Kiểm tra không bị kệ che khuất.

5. Hệ thống PCCC: sprinkler (chấm tròn), bình cứu hỏa (hình vuông đỏ), tủ chữa cháy. Kệ phải tránh che khuất sprinkler.

6. Dãy kệ (Rack Rows): hình chữ nhật dài có ghi tên dãy (RA, RB, RC...). Đếm số dãy và độ dài mỗi dãy.

7. Lối đi xe nâng (Aisles): khoảng trống giữa các dãy kệ. Có ghi chiều rộng (thường 2.800-3.500mm).

8. Bảng tỷ lệ (Scale): thường 1:50 hoặc 1:100 cho kho. Dùng thước đo trực tiếp trên bản vẽ.

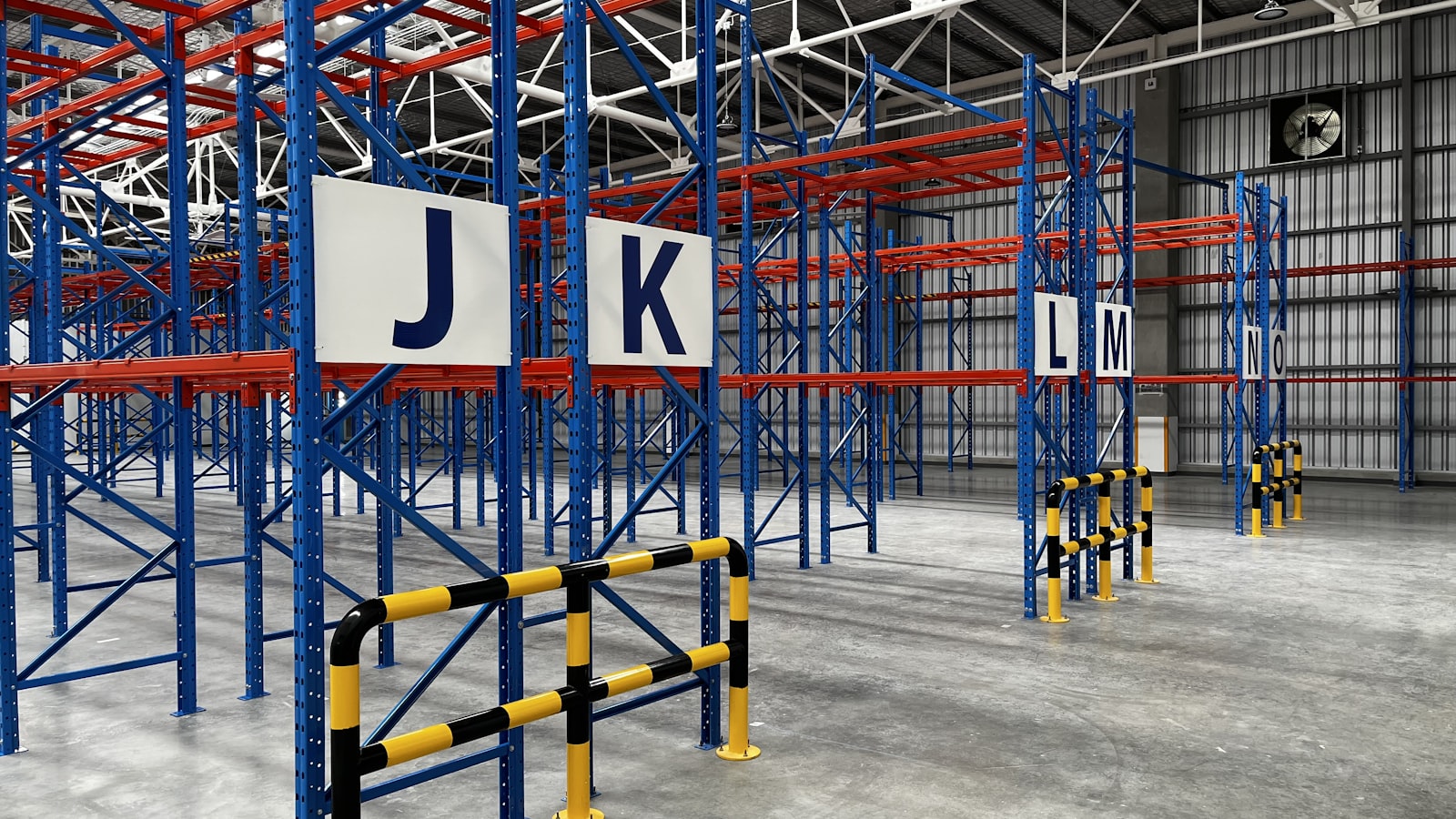

Bản Vẽ 3D Phối Cảnh - Hình Dung Toàn Diện

Bản vẽ 3D giúp khách hàng "nhìn thấy" kho sau khi lắp kệ. Đây là công cụ giao tiếp tốt nhất với người không chuyên về kỹ thuật. Long Quyền sử dụng SketchUp, 3ds Max, hoặc SolidWorks để dựng phối cảnh 3D.

Cách đọc: xoay 3D ở nhiều góc khác nhau để kiểm tra tổng thể, độ cao kệ, không gian thoáng giữa kệ và trần, tương tác với cột trụ. Có thể yêu cầu kỹ sư xuất render từ nhiều góc nhìn để dễ đánh giá.

Bản Vẽ Kỹ Thuật Chi Tiết - Cho Người Chuyên Môn

Bản vẽ kỹ thuật từng cấu kiện (Shop Drawing) chứa thông tin sản xuất chi tiết. Khách hàng không cần đọc kỹ tất cả nhưng nên kiểm tra:

Kích thước tổng thể của khung kệ: chiều cao tổng, chiều rộng, chiều sâu.

Vật liệu (Material): SS400, S355J2, SUS304... ghi rõ độ dày.

Sơn (Coating): sơn tĩnh điện hay mạ kẽm, độ dày, màu sơn.

Tải trọng thiết kế (Design Load): kg/tầng, kg/cặp dầm.

Tiêu chuẩn áp dụng (Standards): EN 15512, FEM 10.2.02...

Cách Yêu Cầu Chỉnh Sửa Bản Vẽ Hiệu Quả

1. Chuẩn bị ghi chú trên giấy in trước: in bản vẽ ra giấy A3, dùng bút màu đỏ ghi trực tiếp các chỗ cần sửa. Hiệu quả hơn nhắn tin văn bản.

2. Đề cập đến vị trí cụ thể: nêu tọa độ A2, B5 hoặc dãy RA, RB. Không nói chung chung "dãy thứ hai từ trái sang".

3. Giải thích lý do thay đổi: "muốn dời dãy RC xa thêm 500mm vì cần lối đi xe đẩy tay". Lý do giúp kỹ sư đưa ra giải pháp tốt hơn.

4. Họp trực tiếp với kỹ sư: trao đổi qua điện thoại/email dễ hiểu sai. Họp 30-60 phút giải quyết được nhiều vấn đề.

5. Yêu cầu bản vẽ revision rõ ràng: mỗi lần sửa đổi, kỹ sư phải xuất bản mới có ghi "Rev. 1", "Rev. 2"... để dễ theo dõi.

Checklist 10 Điểm Kiểm Tra Trước Khi Duyệt Bản Vẽ

Trước khi ký duyệt bản vẽ cuối, kiểm tra 10 điểm sau:

1. Kích thước kho khớp với thực tế (đo lại nếu cần)?

2. Vị trí cột trụ đúng với thực tế?

3. Hệ thống PCCC (sprinkler, lối thoát) không bị che?

4. Lối đi xe nâng đủ rộng cho thiết bị thực tế?

5. Tải trọng pallet thiết kế phù hợp với hàng thực tế?

6. Chiều cao kệ không vượt thông thủy kho (trừ clearance sprinkler)?

7. Có đủ không gian cho xe nâng quay đầu ở 2 đầu lối đi?

8. Bố trí ABC theo Pareto: hàng quay vòng nhanh gần cửa xuất?

9. Có khả năng mở rộng tương lai?

10. Báo giá đi kèm bản vẽ có chi tiết đầy đủ?

FAQ - Câu Hỏi Thường Gặp

Q1: Khách hàng có quyền yêu cầu bao nhiêu lần chỉnh sửa bản vẽ? Long Quyền cam kết KHÔNG GIỚI HẠN số lần chỉnh sửa miễn phí cho đến khi khách hàng hài lòng. Đây là cam kết bằng văn bản.

Q2: Có nhận file CAD gốc không? Có. Sau khi duyệt bản vẽ cuối và ký hợp đồng, khách hàng nhận file CAD (.dwg) gốc để lưu trữ cho tương lai.

Q3: Bản vẽ có dùng nộp xin phép PCCC được không? Có. Long Quyền cung cấp bộ hồ sơ chuẩn PCCC: bản vẽ 2D, bản vẽ kỹ thuật, bản tính tải trọng, thuyết minh kỹ thuật, chứng chỉ vật liệu.

Tiêu Chuẩn Áp Dụng Và Lợi Thế Long Quyền

Bản vẽ thiết kế kệ của Long Quyền tuân thủ TCVN 5571:1991 (Quy tắc trình bày bản vẽ), ISO 128:2020 (Tiêu chuẩn vẽ kỹ thuật), AutoCAD/SolidWorks/SketchUp phần mềm chuyên dụng. Bản vẽ kỹ thuật chi tiết theo EN 15512, FEM 10.2.02.

Đội kỹ sư Long Quyền có ít nhất 5 năm kinh nghiệm thiết kế kệ kho, được đào tạo về tiêu chuẩn quốc tế. Tự sản xuất 100 phần trăm, ISO 9001:2015, bảo hành 12 tháng, dịch vụ trọn gói toàn quốc, khảo sát-thiết kế-bản vẽ MIỄN PHÍ.
